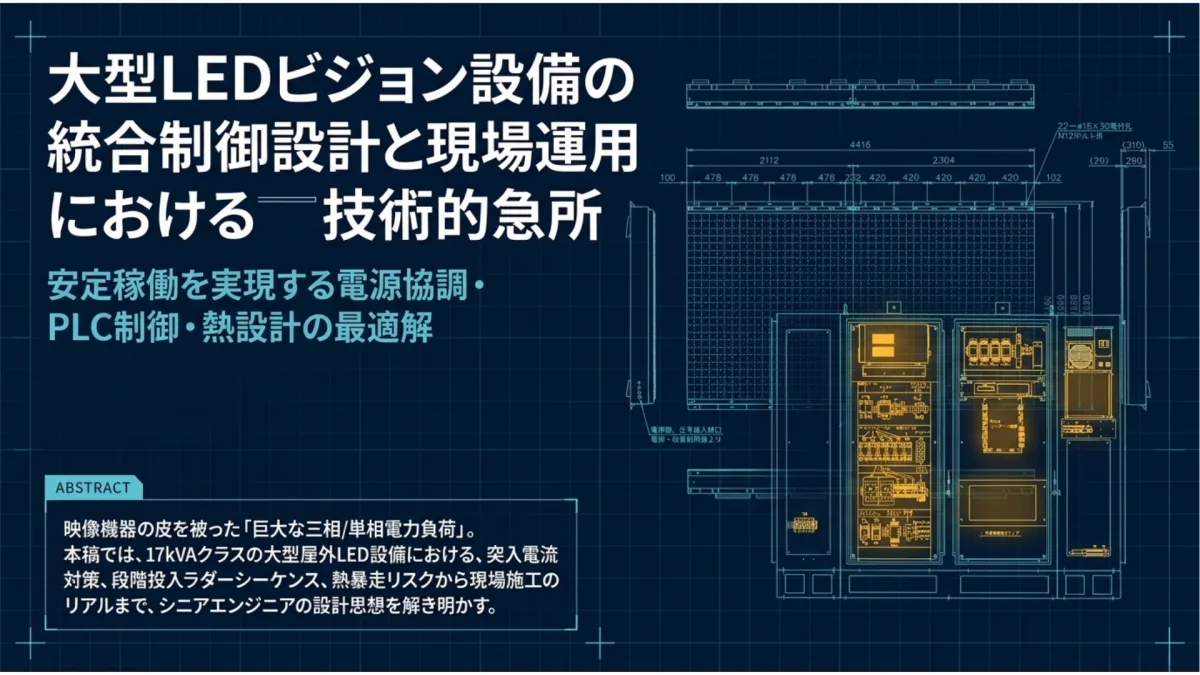

日本昭光1. 導入：大型映像設備における電気制御設計の戦略的重要性と現場課題

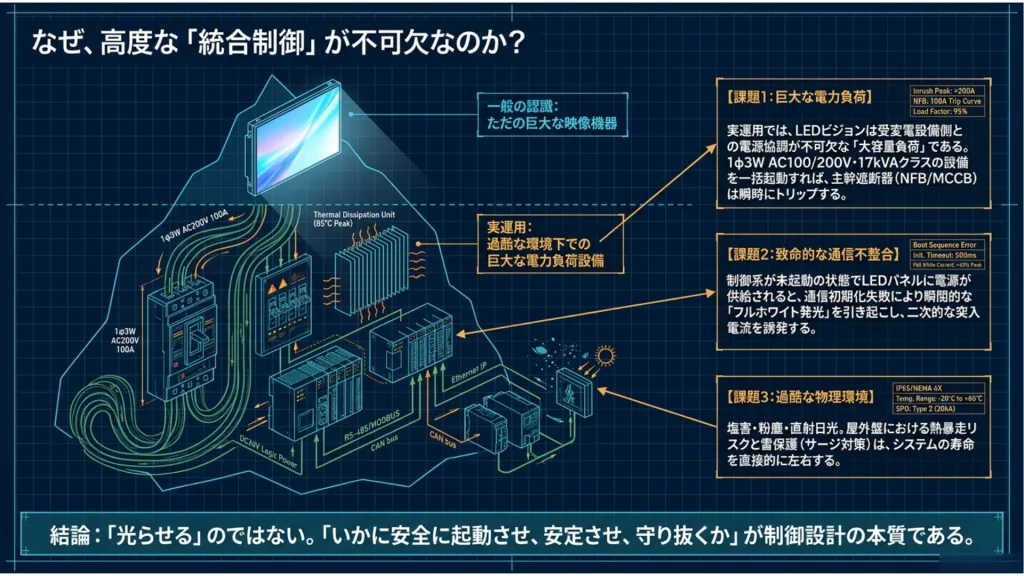

現代の都市インフラにおける大型LEDビジョンは、数千から数万個のLED素子を駆動するためのスイッチング電源（AVR）が密集する、極めて「電力密度の高い」設備である。設計上の最大の障壁は、起動時に発生する「突入電流（Inrush Current）」の制御だ。
一次側の平滑コンデンサへの充電電流は、定格の20～40倍に達することもあり、本システムのように受電容量が約17kVAに及ぶ場合、適切な対策を講じなければ主幹の100AT遮断器は確実にトリップする。これは単なる故障リスクではなく、設計上の必然として対処すべき課題である。また、1,700kgに及ぶ重量構造物としての物理的制約、さらには6,000 kcalという膨大な発生熱量の処理など、電気・熱・機械の三面が交差する。本レポートでは、長期運用を見据えた「電源協調」と「ロジック制御」の深層について、技術的合理性の観点から解説する。

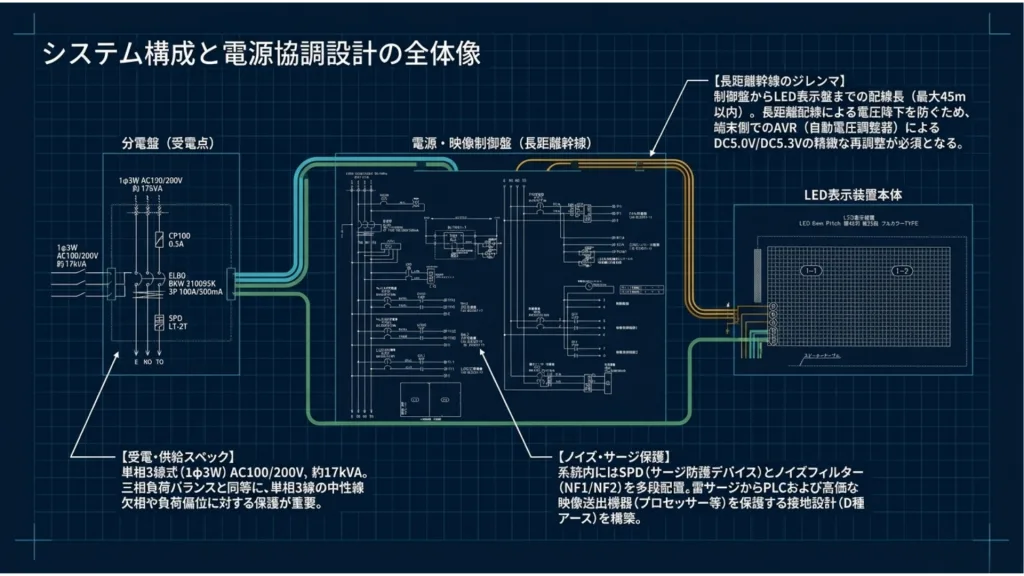

2. システム構成の技術的俯瞰：電源・映像・制御の統合
本システム（某壁面ディスプレイ DDF-4625-6HW-96U-VF）の構成は、図面WE36429およびWA39700に基づき、高度な安定性を追求した設計となっている。
受電方式と電力密度の管理
受電は「単相三線式 AC100/200V 50/60Hz」を採用し、主幹ELB（3P 100AT）から各負荷へ分配される。最大消費電力は約17kVAに達し、盤内は極めて高い電力密度を持つ。ここでのポイントは、主幹から各照明用電源への分配において、NF-B101（50A）およびNF-B102（50A）といった分岐ブレーカーを介し、負荷を明確にブロック分けしている点だ。
制御系保護とLCCの最適化

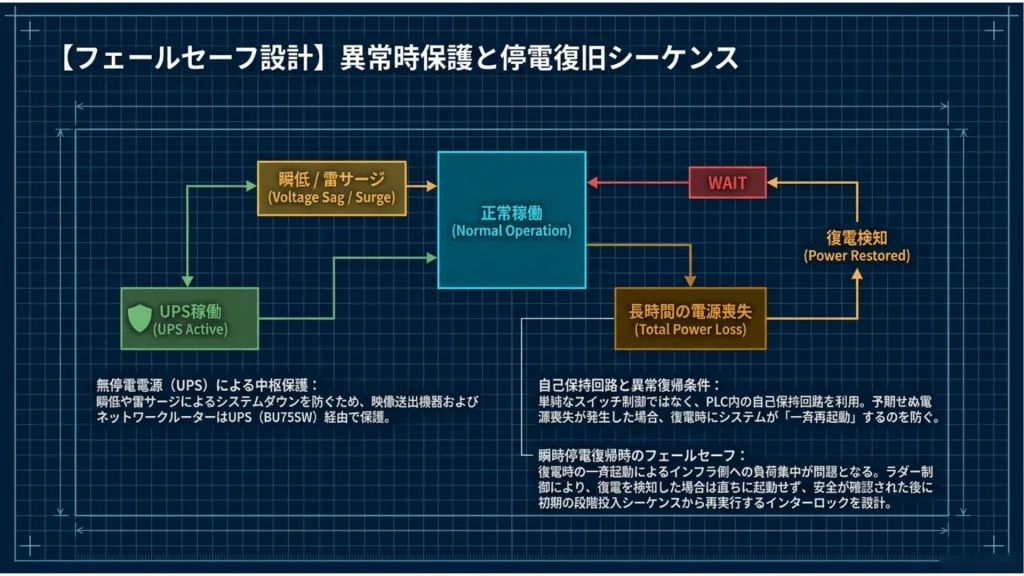

映像送出装置およびアドバンストコントローラー（PN-ZP35）の電源系統には、UPS（BU75SW）が介在している。これは単なる停電対策ではない。瞬時停電や電圧フリッカによるコントローラーのOSクラッシュを防止するためである。OSの異常停止は現場への緊急出動を強いることになり、設備のLCC（ライフサイクルコスト）を大幅に増大させる。UPSによる保護は、無人運用における「保守コスト抑制の必然」である。
幹線選定の計算的根拠
映像制御盤からLED表示盤までの距離（最大45m）に対し、動力線にはVCT 8.0sq、ロジック電源にはVCT 1.25sqを選定している。これは電圧降下を許容範囲内（一般に2-3%以内）に収め、LEDの輝度ムラや制御系の不安定動作を排除するための「計算された必然」である。
3. 電気設計の専門性：突入電流対策と電源協調
回路図WE36423を解析すると、過酷な突入電流環境を打破するための、ハードウェアレベルの設計思想が鮮明になる。

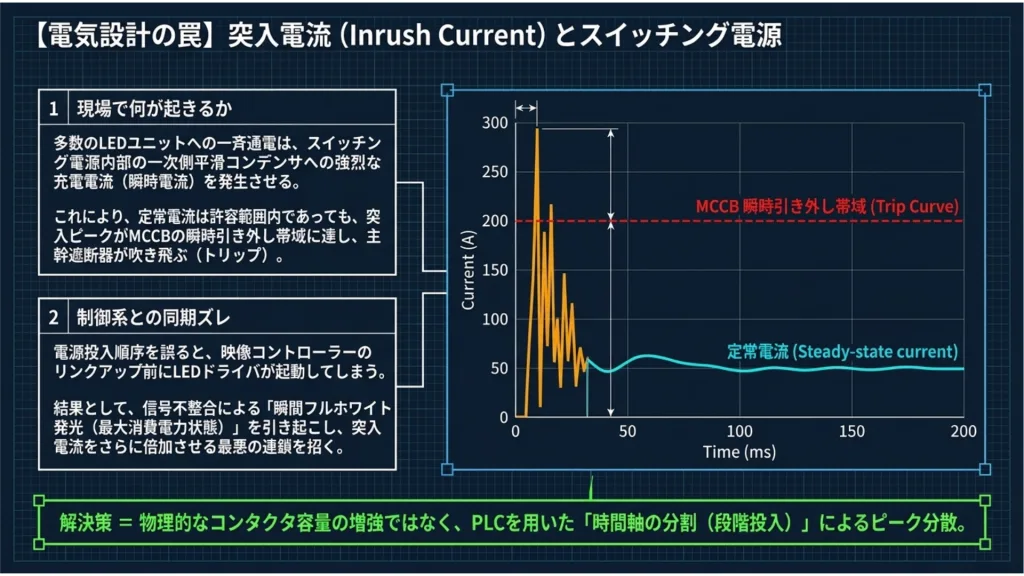

コンデンサ充電電流への対処

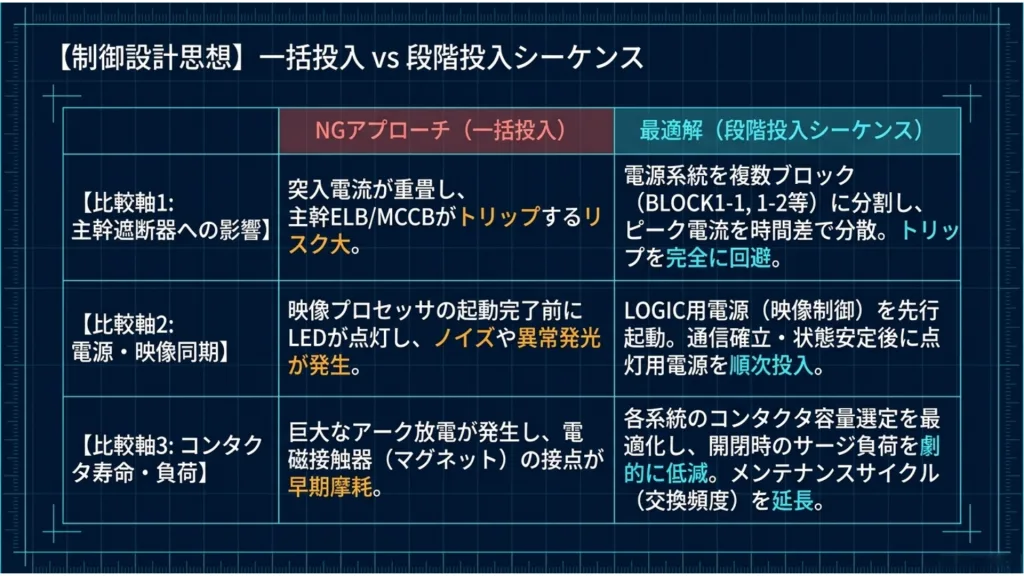

多数のAVRを同時に投入すれば、その合成電流は瞬時に数百アンペアを超え、上位のELBを即座に遮断する。これを回避するため、本設計ではコンタクタMC101およびMC102を用いた「段階投入（ステップスタート）」を実装している。100ATの主幹特性に対し、各ブロックの負荷分散を最適化することで、システム全体のインピーダンスを動的に制御しているのだ。
遮断特性の整合性
各点灯用電源ブロックにはNF-B101/B102（50A）を、ロジック電源にはNF-BL1（10A）を配置し、事故時の影響範囲を局所化する「選択遮断」を担保している。また、三相負荷バランスの維持は当然ながら、中性線に重畳する高調波成分への配慮も含め、現場施工における端子締め付けトルクの管理こそが、長期的な発熱事故を防ぐ鍵となる。
4. PLCシーケンス設計の深層：ラダー図に見る信頼性確保の論理
電気的ハードウェアをインテリジェントに制御するのが、PLCプログラムによる緻密なロジックである。

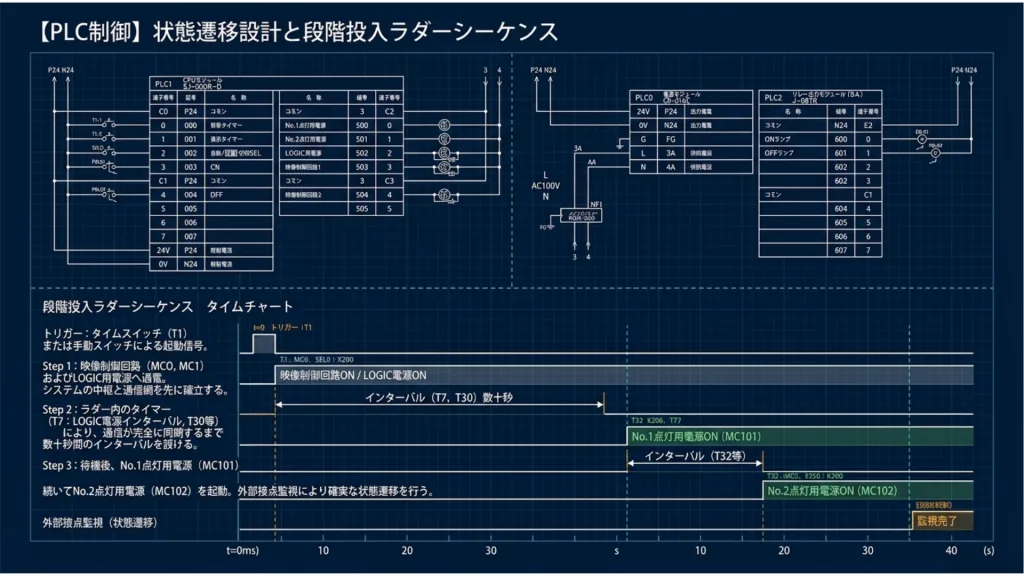

段階投入シーケンスの論理構造
ラダー図における「段階投入」のロジックは、単なる時間差投入ではない。
- No.1点灯電源投入: タイマT101（No.1 Reset Timer）により、制御系の安定を確認後に第1ブロック（MC101）を起動。
- No.2点灯電源投入: 第1ブロックの励磁を確認後、さらにタイマT132（No.2 Lighting Timer）を介して第2ブロック（MC102）を投入。 この自己保持とONディレイの組み合わせにより、電源投入時の突入電流ピークを分散させ、受電設備の負荷を平滑化している。
映像信号インターロックとフェールセーフ
特筆すべきは、点灯シーケンスにおける映像信号のインターロック設計だ。コントローラーが黒信号または安定した映像信号を送出していることを確認してから点灯させる。これにより、電源投入直後の「全白フラッシュ（最大電流ドロー）」による過負荷を防止している。また、異常時フェールセーフとして、温度リレー（THR01）や各故障信号（M110, M111等）がPLCへフィードバックされ、状態遷移設計に基づいた安全停止が実行される。

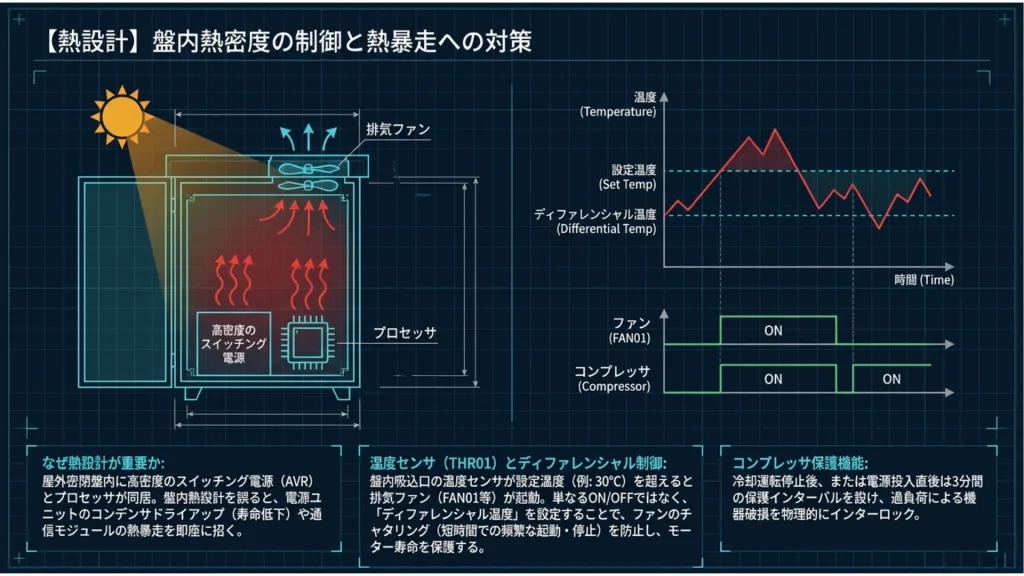

5. 熱設計と環境対策：屋外盤における熱密度制御
大型LEDビジョンはそれ自体が巨大な電気ヒーターである。外形図WA39682に記載された「平均発熱量 約6,000 kcal」という数値は、屋外盤設計における熱密度の厳しさを物語っている。
能動的冷却と結露対策

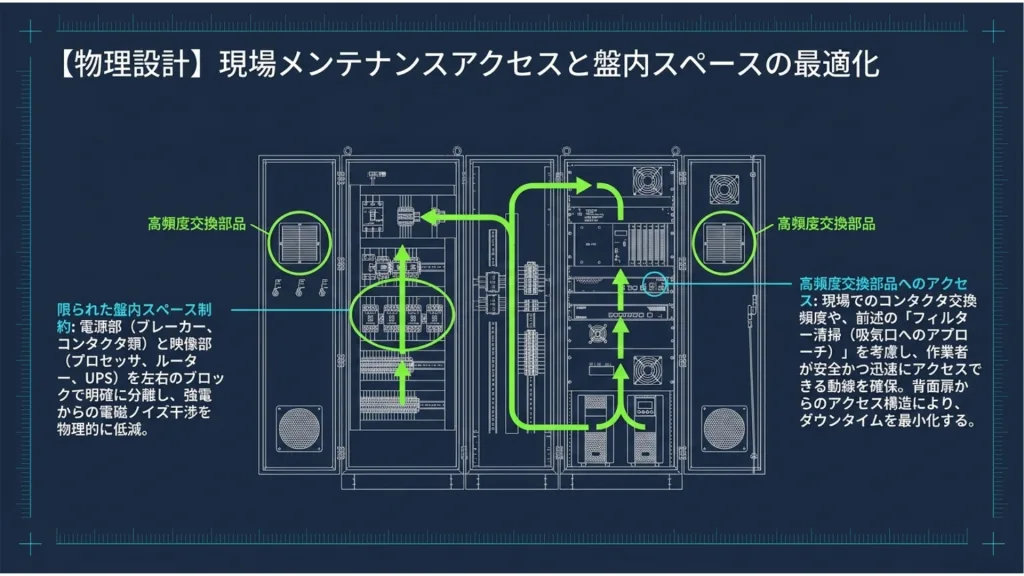

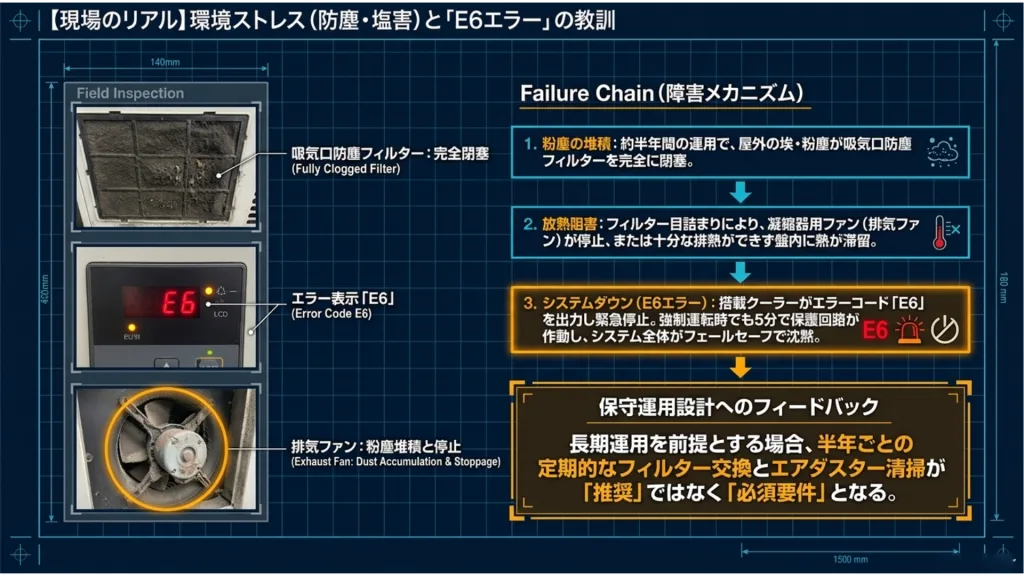

制御盤（WA39700）には盤用クーラー（ENC-AR352HD）が搭載されているが、ここで重要なのは、図面下部に示された「下部ドレン」と排気ファンの配置だ。屋外防雨型筐体（ポンデ鋼板・粉体塗装）において、内部の熱滞留はAVRの一次側コンデンサの寿命を直撃する。排気スペースの確保と、フィルター付吸気口による微陽圧維持は、粉塵侵入と結露を防ぐための「現場的知見」の結晶である。

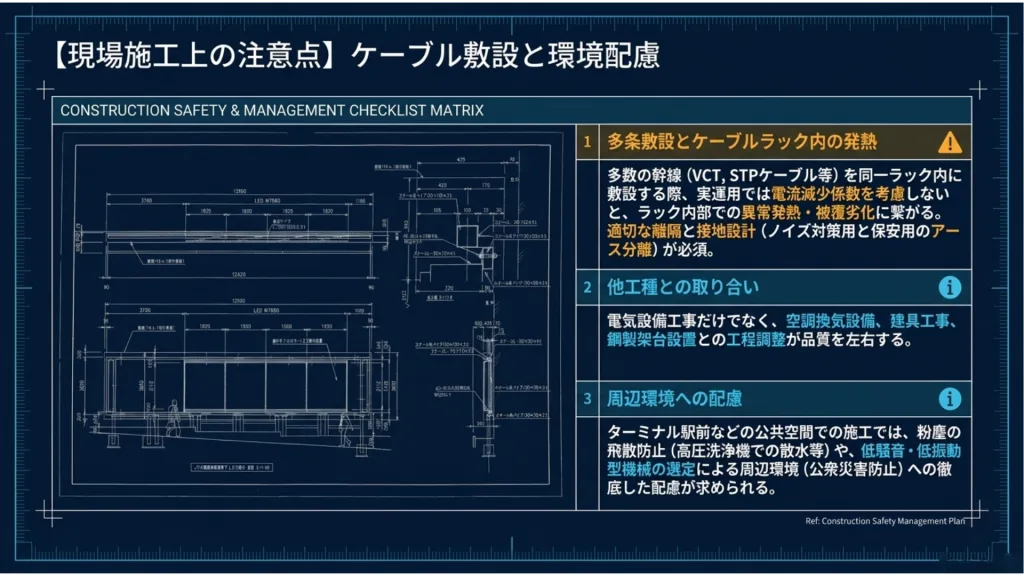

6. 現場施工と保守運用のリアリティ：実務者が直面する問題点
机上の図面を現実のインフラとして機能させるには、現場特有の制約をクリアしなければならない。
- 1,700kgのレベル出し: 表示盤の自重は約1,700kgに達し、22×25ブロック等の分割ユニット結合部における水平・垂直精度は、防水性能に直結する。レベル出しの微差は、将来のパッキン劣化と浸水リスクを引き起こす。
- 電圧降下の実測: 45mの長距離配線では、理論値と実測値の乖離が起こり得る。竣工時の検査成績書（Insulation Resistance, Brightness Uniformity）作成過程において、端子電圧の実測を行い、必要に応じてAVRの出力電圧を微調整することが不可欠である。
- 検査成績書の重み: 写真に示された「防水検査（散水試験）」や「動作試験（文字・パターン表示）」は、エビデンスとしての重要性のみならず、初期故障を現場で出し切る「デバッグの場」でもある。

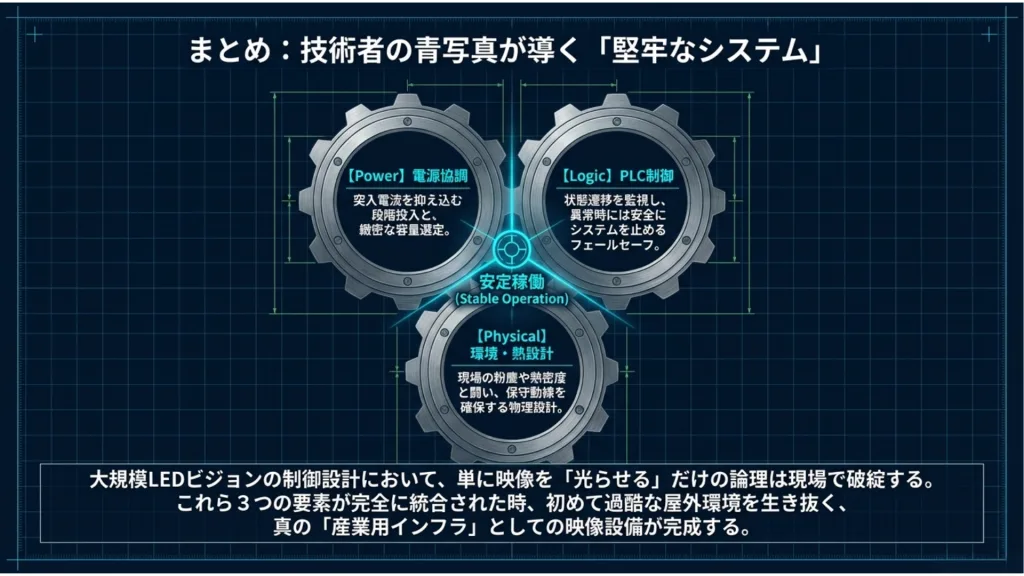

7. まとめ：高信頼性LEDビジョン構築のための統合的知見
本システムにおける「電気・制御・熱・施工」の統合は、単なる部品の寄せ集めではない。
「なぜ段階投入が必要なのか」——それは100ATの主幹を守り抜くためであり、「なぜUPSで制御電源を保護するのか」——それは運用コストの肥大化を防ぐためである。これら全ての設計には明確な論理的必然性が存在する。
プロフェッショナルの仕事とは、受電設備との高度な協調設計と、PLCによるきめ細かなシーケンス制御によって、過酷な環境下でも安定稼働を続ける「沈まぬ太陽」を創り上げることにある。運用開始から10年後、コンポーネントが寿命を迎えるその時まで、設計者の意図通りにシステムが振る舞い続けること。それこそが、現場に立つエンジニアの矜持である。
