日本昭光1. はじめに：トラブルの全容を把握する
トラブル対応において、我々技術者が最初に行うべきは「予断を排した現状の正確な把握」です。現場で何が起きているのか、五感を研ぎ澄ませて観察することからすべてが始まります。今回扱うケーススタディの概要を、まずは整理しましょう。
【トラブル概要：映像送出サーバーの不具合】
- 対象機器： 映像送出用サーバー Sony VSR-2000A（通称：VSR）
- 設置場所： 屋外フルカラーLED表示装置（何某-Vision）
- 確認された事象：

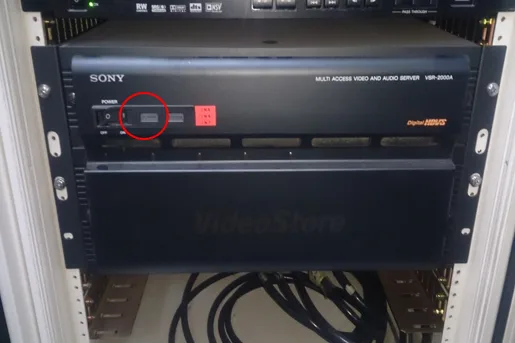

- VSR本体正面の「POWER表示用LED」が不点灯（参考写真1枚目の赤丸部分を参照）。
- 屋外大型ディスプレイおよび監視用モニタへ「映像が送出されない」状態。
目に見える症状を確認したところで、プロが最初に行う「論理的な切り分け」のステップへと進みましょう。闇雲に部品を触るのではなく、まずは「どこまで電気が来ているか」を突き止めるのです。
——————————————————————————–
2. 診断の第一歩：電源供給の「外」から「内」への切り分け
故障原因の特定には、「上流（供給側）」から「下流（消費側）」へと段階的に追い込む手法が最も効率的です。
① 外部要因の排除
まず疑うべきは「建物側から電気が正しく供給されているか」です。ここでプロは「来ているはずだ」という推測を捨て、必ずテスターで数値を測定します。 本件では、VSR用電源のAC100Vを実測し、103.8Vであることを確認しました（参考写真2枚目）。日本の商用電源において100V設定の±10%以内であるこの数値は、建物側の電源供給が極めて正常であることを示しています。これにより、原因が「外部」ではなく「機器内部」にあると論理的に確定しました。
② 内部要因の特定
次に、機器内部の電源ユニット「CS-8201」に焦点を当てます。このユニットのPOWER表示用LEDを確認したところ、やはり不点灯でした。AC100Vは入力されているにもかかわらず、ユニットのLEDが消え、二次側のDC出力がダウンしている。この事実から、**「故障の真因はVSR内部のDC電源ユニットの故障である」**と断定しました。
③ 思考の可視化：仮説と検証
現場で技術者が瞬時に行っている判断を可視化すると、以下のようになります。
| 確認箇所 | 状態 | 判定 | 検証方法 | 次のアクション |
| 外部電源 (AC100V) | 正常 (103.8V) | 建物側の問題なし | テスターによる実測 | 機器内部の調査へ |
| 内部DC電源 (CS-8201) | 異常 (出力ダウン) | この部品が故障原因 | LED目視および出力確認 | 部品交換の実施 |
| メイン基板・信号系統 | 未確認 | 二次被害の有無確認 | 遠隔操作・信号確認 | 電源復旧後に動作検証 |
原因が特定の部品（DC電源）にあると判明したため、次は迅速な「復旧作業」と「動作検証」に移ります。
——————————————————————————–
3. 処置と検証：修理の実施とシステム全体の正常化
原因を特定したら、次は確実な処置と「多角的な」検証です。一つの確認だけで「直った」と思い込むのは素人の仕事。プロは複数の網を張って正常復旧を担保します。
- [ 1] 🔧 重要部品の交換

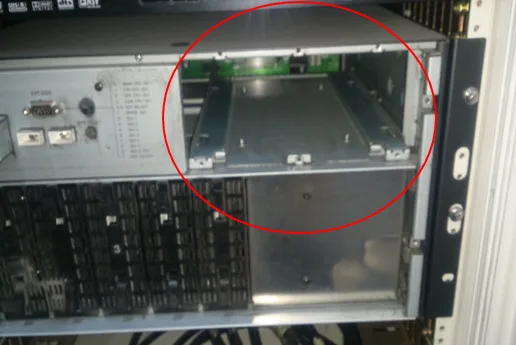

- 故障した制御用DC電源（CS-8201）を、持参した予備品へと交換（参考写真4枚目の赤丸部分）。
- [2 ] 📡 遠隔操作によるシステム検証
- 遠隔操作側（アンテック）と連携し、VSR各部の動作、映像データの配信機能、監視モニタへの信号送出が正常であることを多角的に確認。
- [3 ] 👁️ 物理モニタによる目視確認
- 現場の監視モニタ（Victor製）および屋外の大型表示装置（LA-Vision）の両方に、意図した映像が正しく投影されているかを自分の目で最終確認。
- [ 4] 🧹 清掃という名の精密点検
- VSR本体およびカラーモニタ等の簡易清掃を実施。清掃は単なる美化ではなく、熱ダメージの痕跡、埃の堆積状況、コネクタの緩みを確認するための重要な点検作業でもあります。
無事に映像は復旧しましたが、技術者の仕事はここで終わりではありません。最も重要な「なぜ故障したのか」という考察が必要です。
——————————————————————————–
4. プロの考察：故障の根本原因と将来へのアドバイス

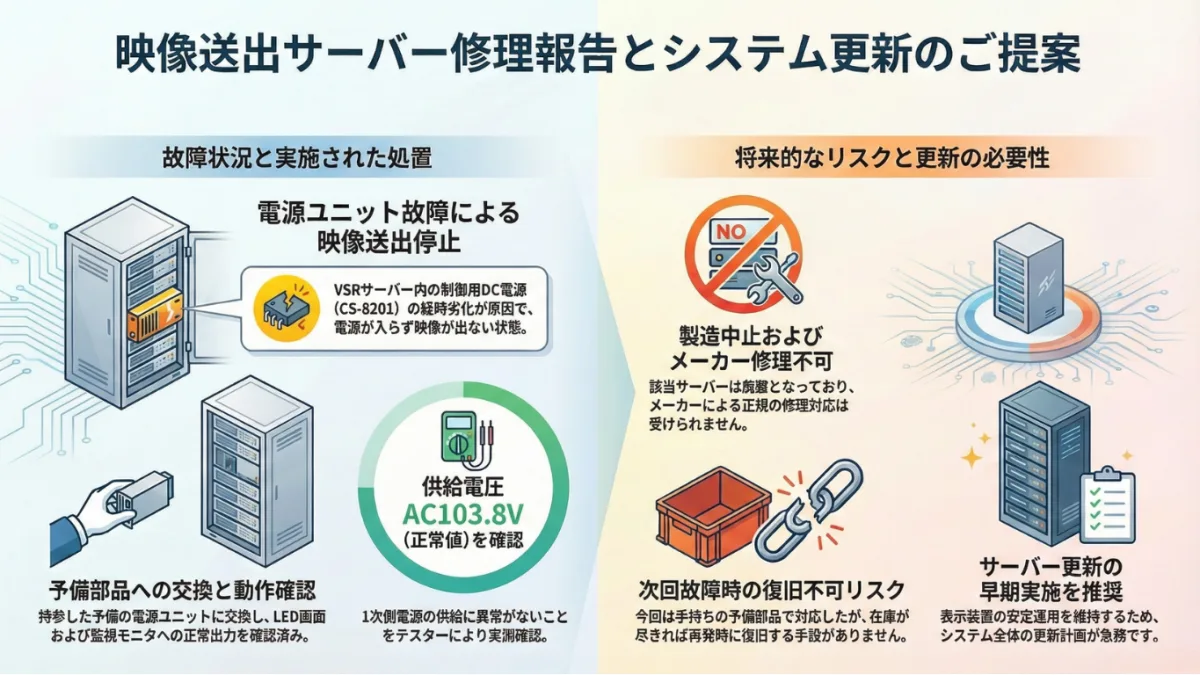

修理報告書の本質は、起きた事象を報告することだけではありません。お客様が将来被るかもしれないリスクを予見し、対策を提案することにこそ価値があります。
- 根本原因：経年による部品故障
- 制御用DC電源（CS-8201）内部部品の劣化が原因です。長年の連続稼働による熱や負荷が限界に達した、いわゆる「製品寿命」による故障と考えられます。
- 現状のリスク：製造中止（EOL）とサポート終了
- 本機（Sony VSR-2000A）は既に製造中止となって久しく、メーカー修理も一切不可となっています。部品一つの故障が、システム全体の完全停止に直結するフェーズに入っています。
- プロの提案：防衛ラインの消失と早期更新の推奨
- 今回使用した予備のDC電源は、**「すべての物件に対してストックしていた貴重な共通予備品」**です。これを消費したということは、次に他所で同様の故障が起きれば、もはや復旧させる手段が残されていない「危機的状況」であることを意味します。致命的な機会損失を避けるため、一刻も早いシステム全体のリプレイス（更新）を強く推奨します。
「修理して終わり」ではなく「将来の故障を予測し、顧客の利益を守る」。これがプロの保守技術者の視点です。
——————————————————————————–
5. まとめ：トラブルシューティングの鉄則
本日の講義の締めくくりとして、初心者が肝に銘じるべき3つの鉄則を授けます。
【トラブルシューティングの鉄則】
- 「外側から内側へ」の原則を徹底する 大きな枠組み（電源供給側）から順に絞り込むことで、無駄な作業と迷走を防ぐ。
- 数値と事実（エビデンス）で語る 「大丈夫だろう」という勘ではなく、テスターの「103.8V」やLEDの点灯状態といった客観的事実に基づいて判断を下す。
- ライフサイクルとリスクを読み解く 目の前の部品を直すだけでなく、製品寿命や予備品の在庫状況から「次の一手」をお客様に提示する。
トラブルシューティングは、論理の力で不透明な状況を解き明かす、非常にエキサイティングな仕事です。一つひとつの現象を冷静に観察し、根拠を持って答えを導き出すプロの思考を、ぜひ現場で実践してください。
