大型映像システムにおいて、DVI信号を光ファイバーへ変換・伝送する光電変換系（OE/EO変換）の安定稼働は、システム全体の可用性を左右する戦略的な要衝である。特に長距離伝送を伴う設備では、物理層における微細な信号劣化が映像全体の品質低下に直結する。本件では、設備管理におけるダウンタイム最小化を至上命題とし、迅速な不具合箇所の特定と、将来的なリスク排除を見据えたコンポーネント交換を実施した。
2. 故障症状の定義と発生状況の分析

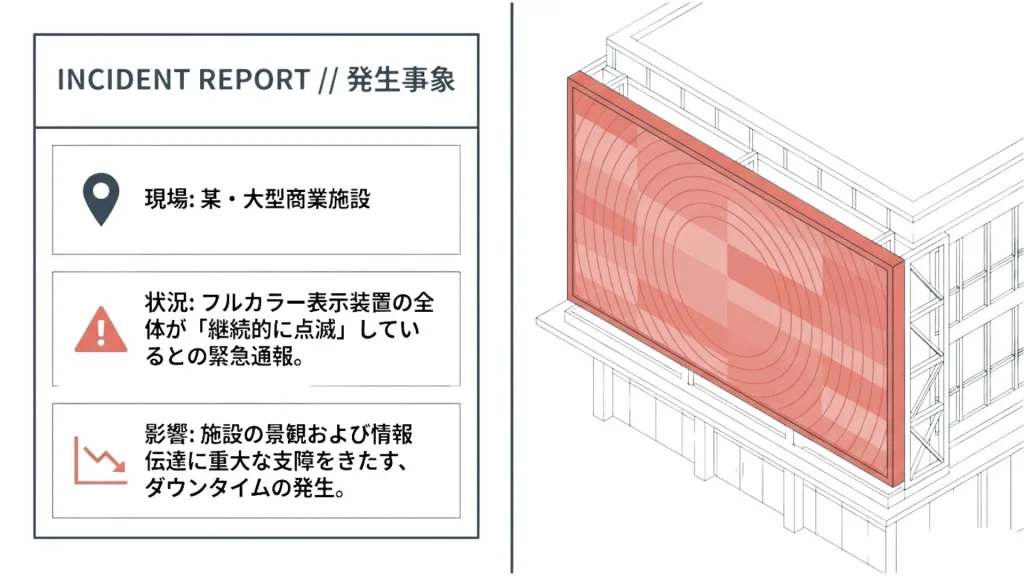

不具合発生報告を受け、現場にて確認された物理的症状および運用上のリスク評価は以下の通りである。
- 報告内容： フルカラー表示装置の画面全体が継続的に点滅する。
- 現場確認事項： 表示画面全体にわたる「同期不全によるフリッカー事象」を確認。
- 技術的分析： 映像ソース側の出力異常ではなく、伝送経路における同期信号の欠落、あるいは伝送マージンの低下によるパケットロスが疑われる挙動を呈していた。
- リスク評価： 視認性の著しい低下により、広告媒体としての価値を全喪失している状態であり、物理層からの徹底した洗浄・交換対応が必要と判断した。
3. 診断プロセスと不具合箇所の特定

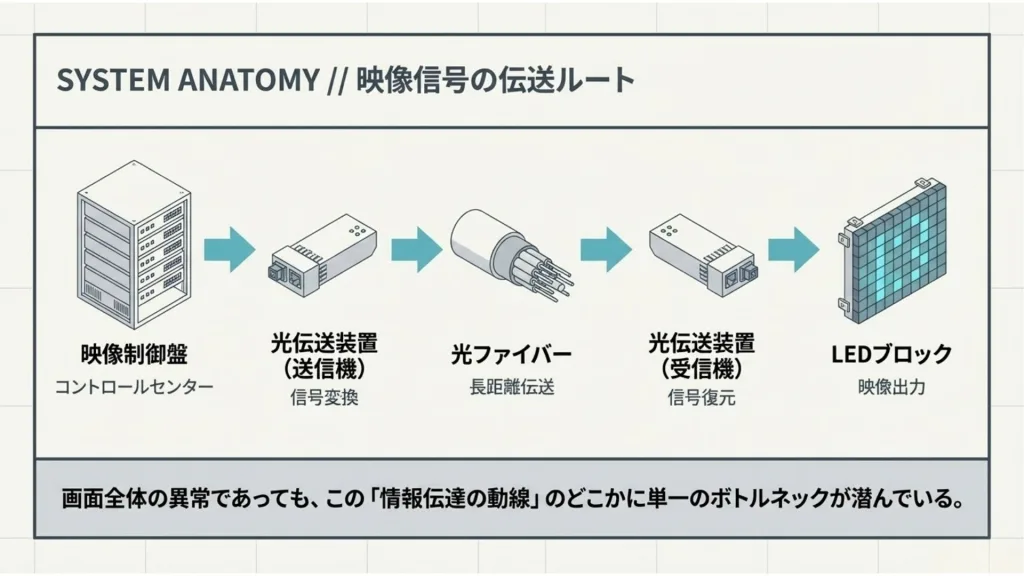

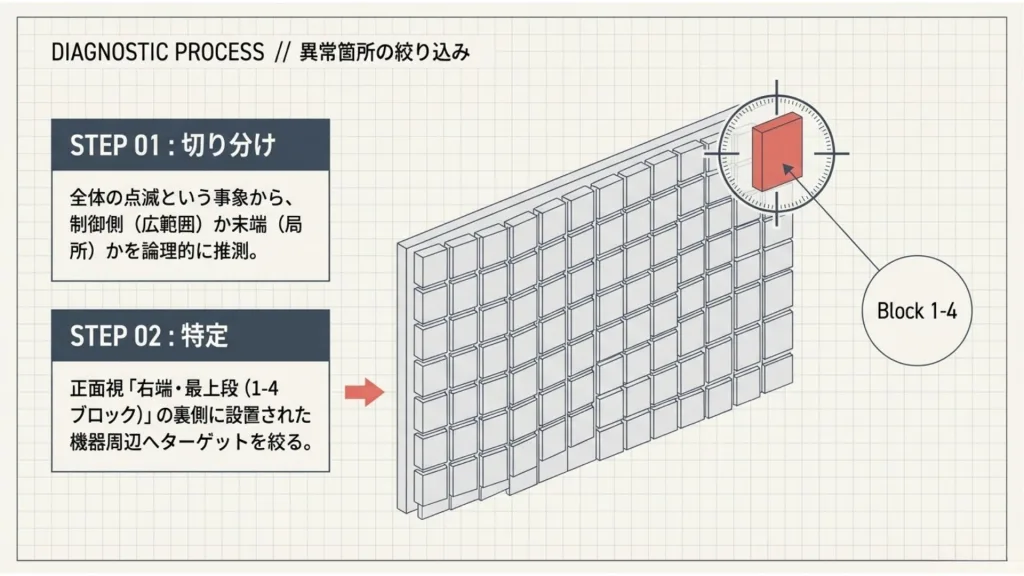

システムの冗長性と信号フローを考慮し、映像系統の終端にあたる表示装置背面から遡及調査を開始した。調査の結果、特定の制御ブロックにおける伝送異常を検出し、以下の通り診断した。

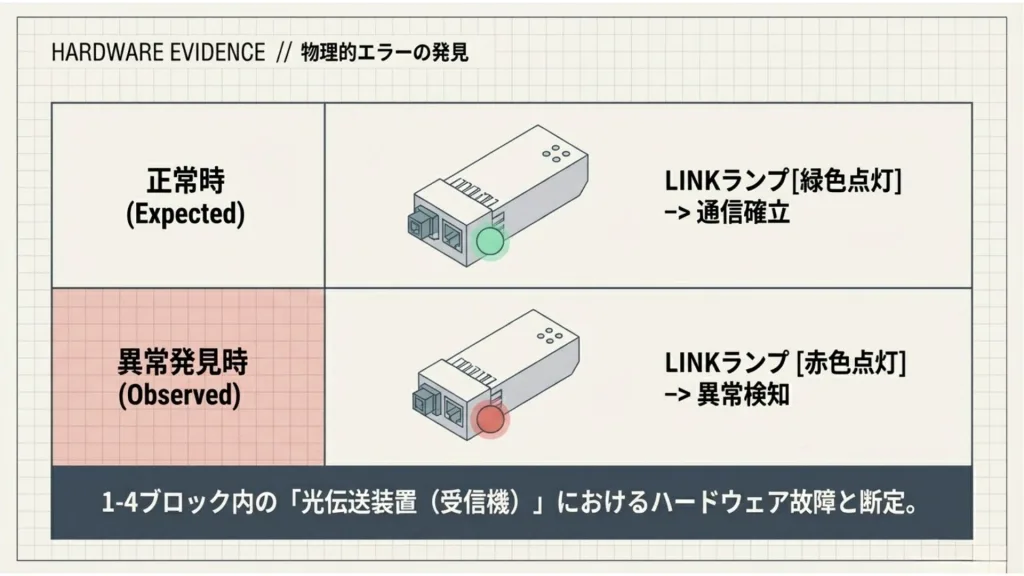

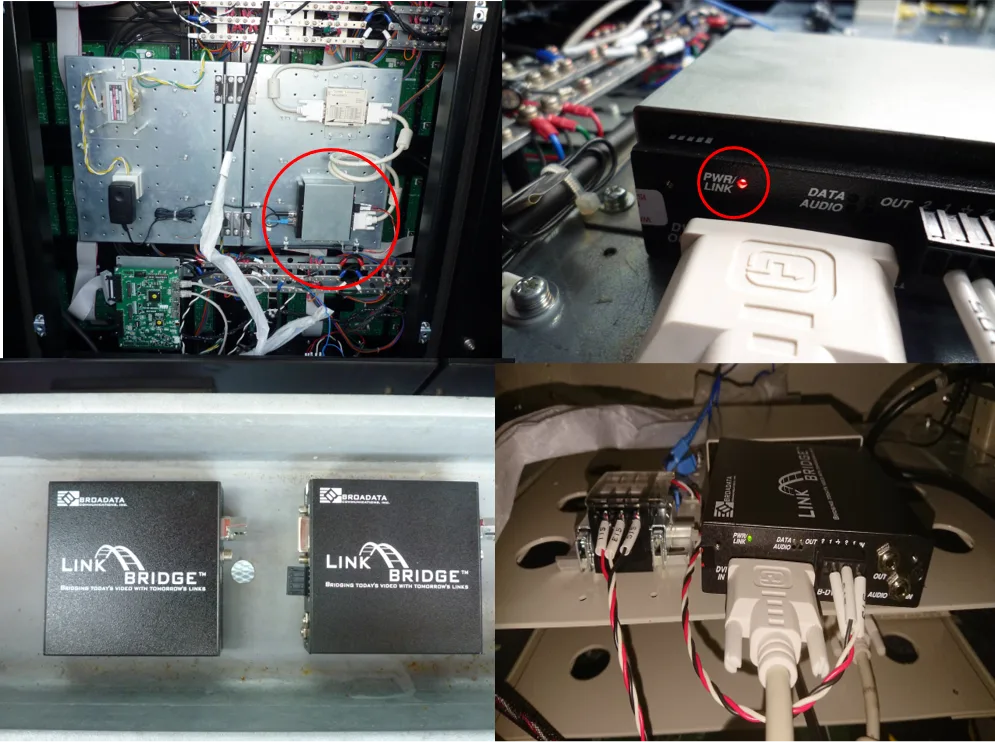

正面視「1-4ブロック（正面視右端最上段）」内に設置された受信機において、通信ステータスを監視するLINK LEDが異常を示していた。光リンクの状態と映像信号の整合性を評価した結果は以下の通りである。
| 診断項目 | 現状ステータス | 判断 |
| 設置場所 | 1-4ブロック内（正面視右端最上段） | 異常発生範囲の特定 |
| 装置種別 | 光伝送装置（受信機） | 信号終端部の物理層確認 |
| LINK LED点灯色 | 赤色点灯（異常） | リンク不確立・当該ユニットの不具合と断定 |
赤色LEDの点灯は、光リンクの「Loss of Frame Lock（フレームロック喪失）」を意味しており、受信機側での同期再確立試行が繰り返された結果、画面全体の点滅（フリッカー）として顕在化したものと論理的に帰結した。
4. 技術的処置：コンポーネントの交換および復旧作業

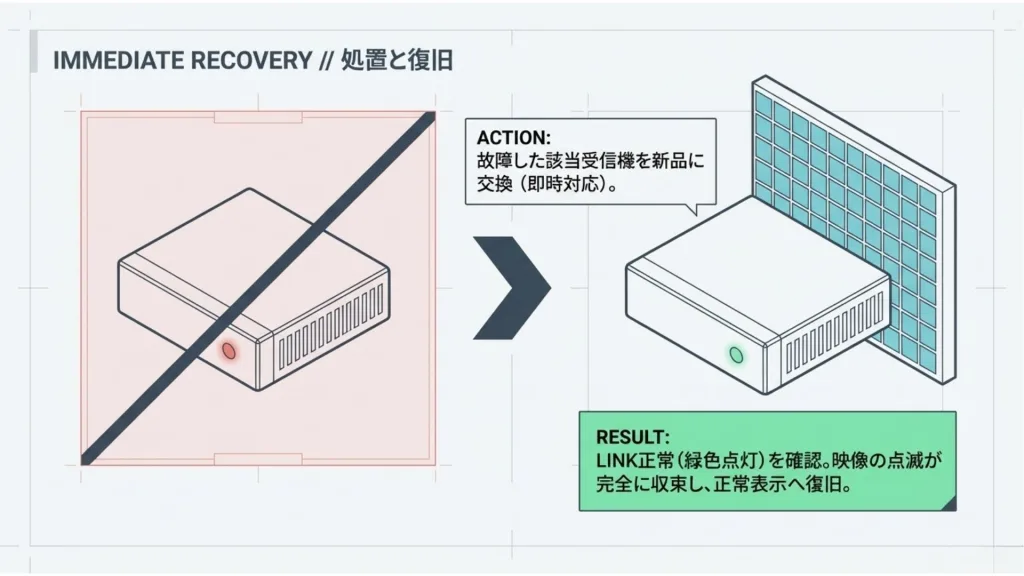

- 受信機（R）の交換： 1-4ブロック内の故障個体を新品へ交換。
- 送信機（T）の交換： 映像制御盤内に設置された送信機側はLINK LEDが緑色（正常）を維持していたが、予防保守的観点から新品交換を実施した。
特定された不具合箇所に対し、迅速な復旧と再発防止を両立させるため、以下の交換作業を実施した。
使用部材リスト：
- 受信機： LBO-DVI-AD-R-M-SC（1台） – 故障に伴う新品交換
- 送信機： LBO-DVI-AD-T-M-SC（1台） – 調査・予防保守的観点からの交換
送信機交換の戦略的意義： 送信機側のLINK LEDが正常であっても、レーザーダイオード（LD）の経年劣化により、受信機側でのエラー訂正範囲を超える伝送ジッタが発生している可能性がある。送信側を併せて交換することで、光出力パワーの減衰や波形歪みといった不安定要因を根底から排除することを目的としている。
5. 復旧確認とポスト・リペア・ステータス
部材交換完了後、システムの正常性を証明するため、以下の多角的な検証プロセスを実施した。
- LEDステータスの確認： 送受信機双方のLINK LEDが安定して「緑色点灯」を維持していることを確認。物理層における光リンクが正常に確立されたことを示す。
- 映像表示の正常性検査： テストパターンおよび実映像を用いた目視検査を実施。同期信号の欠落に起因する点滅事象は完全に解消され、安定した表示品質が回復した。
- ポスト・リペア・ステータス： 光電変換プロセスにおける同期が再確立され、映像信号のデコードが正常に行われていることを技術的に担保した。
6. 技術的考察および今後の解析方針
本件の受信機故障に関しては、現場レベルでの特定が困難な内部回路の不具合が想定される。突発的な「電子部品の経年劣化」か、あるいは電源系統からの「外来ノイズ/サージ」による損傷かを切り分ける必要がある。
今後の解析および再発防止策として、以下のステップを推進する。
- 製造メーカーによる詳細解析： 回収した受信機（故障品）をメーカーへ返却し、故障モード（部品故障、基板リーク等）の特定を行う。
- 送信機の参考調査： 正常稼働していた送信機についても、LDの出力特性調査を行い、システム全体の劣化傾向を把握する。
- 環境要因の再評価： 解析結果に合わせ、光端面の清掃状態の再確認および周辺環境温度のモニタリング強化など、ハードウェアと設置環境の両面から再発防止策を策定する。
解析結果を受領次第、その知見を保守計画にフィードバックし、本システムの長期的かつ安定的な稼働を確固たるものとする。
