1. はじめに：なぜ「白い画面」が変色して見えるのか？

街中で見かける巨大なLEDビジョン。本来、真っ白に輝くはずの画面が、ある一部分だけ「赤っぽく」なっていたり、「緑っぽく」なっていたりするのを見たことはないでしょうか？

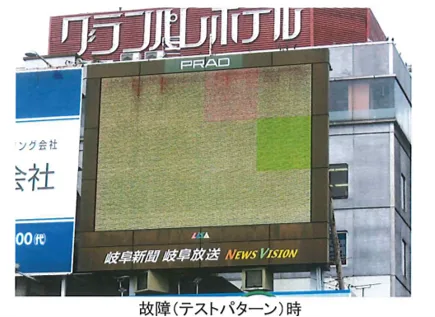

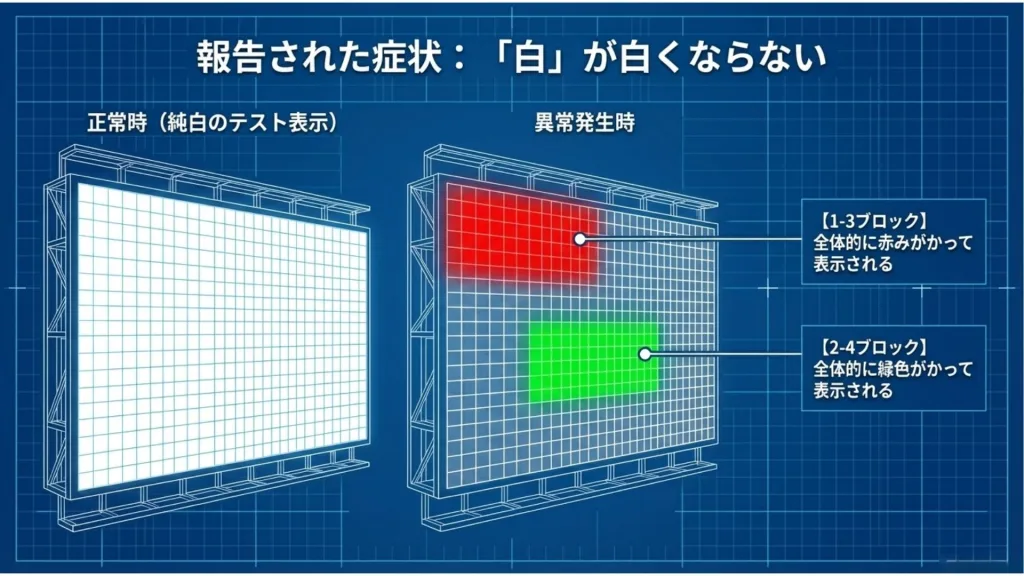

今回私たちが紐解くのは、某ニュースビジョンで実際に発生した表示異常の事例です。修理報告書には、「白色点灯時に特定ブロックが赤みや緑みを帯びる」という事象が記録されています。

「白」という色は、光の三原色がすべて均等に混ざり合うことで成立する色です。それがなぜ、バラバラに崩れて特定の色が浮き出てしまうのでしょうか。この不思議を解き明かす鍵は、表示の裏側で各色に電気を供給し続ける「電源ユニット」の仕組みにあります。

次のセクションでは、表示を支える「電気の供給源」である電源ユニットの役割を解説します。

——————————————————————————–

2. 電源ユニットの異常と「色の三原色」の相関関係

3 1

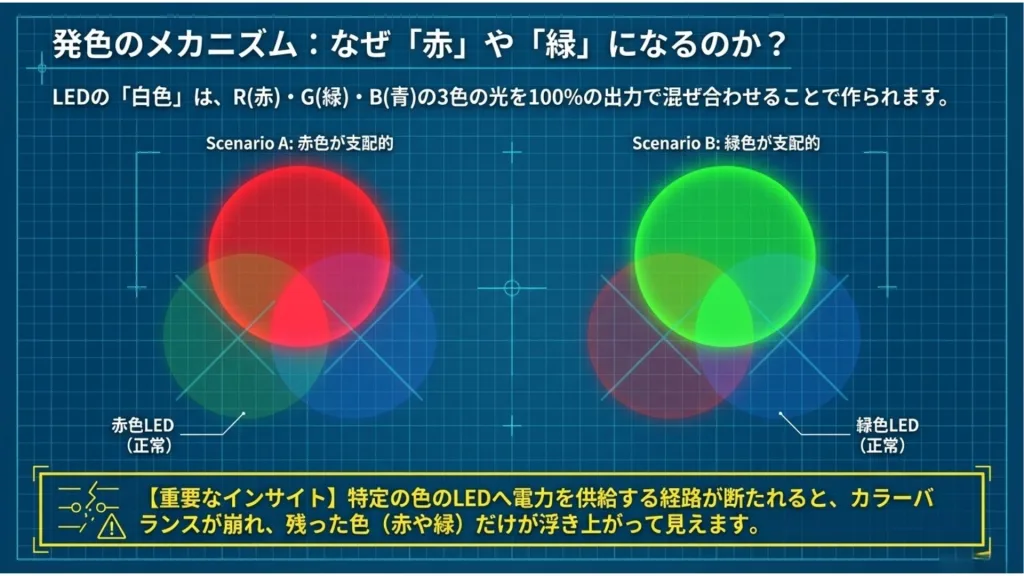

LEDビジョンは、非常に小さな**赤（Red）・緑（Green）・青（Blue）**のLEDを組み合わせて、あらゆる色を表現しています。これを「光の三原色（RGB）」と呼びます。

フルカラーLEDパネルの内部では、多くの場合、色ごとに電源系統（電圧レール）が分かれていたり、複数の電源ユニットが分担して各色の基板へ給電したりしています。そのため、特定の電源ユニットが故障して「出力断」の状態になると、そのユニットが担当していた色のLEDだけが消灯し、色のバランスが崩れてしまうのです。

今回の事例で起きた「電源の欠落と色の見え方」の理論的な関係は以下の通りです。

4 1
故障した電源が担当していた色正常に給電されている色視聴者が感じる異常（混色結果）
緑(G) と 青(B)赤(R)画面が「赤っぽく」見える
赤(R) と 青(B)緑(G)画面が「緑っぽく」見える
赤(R) と 緑(G)青(B)画面が「青っぽく」見える

ベテランの視点： 電源ユニットの故障は、必ずしも「画面が真っ暗になる」とは限りません。特定の電圧系統が死ぬことで、特定の色の供給だけが止まる。これが、白色表示が変色して見える「色の引き算」の正体です。

電源の故障は「色の変化」として表面化しますが、その影には機器を蝕む「熱」の問題が潜んでいます。

——————————————————————————–

3. 修理報告書から読み解く：故障の現場で起きていたこと

図1 1

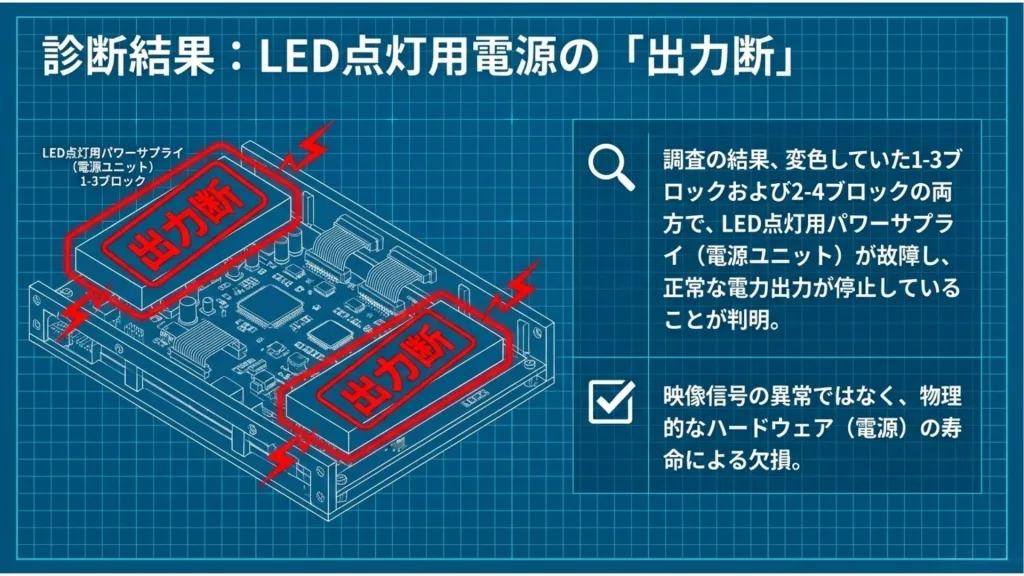

現地調査の結果、今回の事象は特定の電源ユニットの出力停止が原因でした。特筆すべきは、製造から年月が経っているため「部品の世代交代」への対応が必要だった点です。

5 1
6 1
図2 1

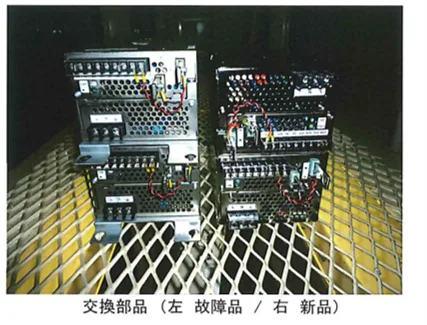

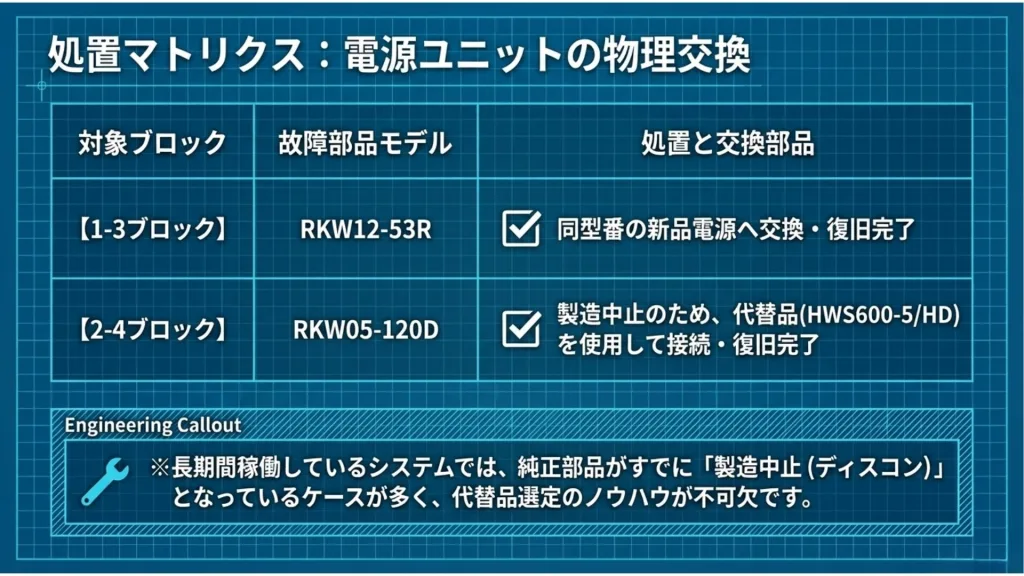

発生箇所現象故障した電源型番処置と対応内容
1-3ブロック赤みが発生RKW12-53R同型番の新品電源へ交換。
2-4ブロック緑みが発生RKW05-120D製造中止品のため、現行の代替品である HWS600-5/HD へ交換。

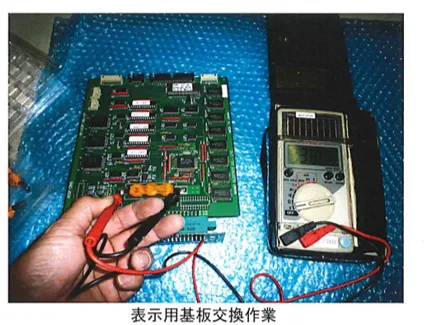

また、エンジニアは単に目の前の故障を直すだけではありません。今回の作業では、将来のデータ消失を防ぐため、表示基板のデータバックアップ用バッテリー全15台の交換も並行して実施されました。これは「ついで」の作業ではなく、装置を開けた機会を逃さないプロの予防保守と言えます。

図3

電源の交換で表示は直りましたが、点検によってさらに深刻な「将来のリスク」が見つかりました。

——————————————————————————–

4. 冷却ファン停止が招く「サイレント・フェイラー（静かなる故障）」

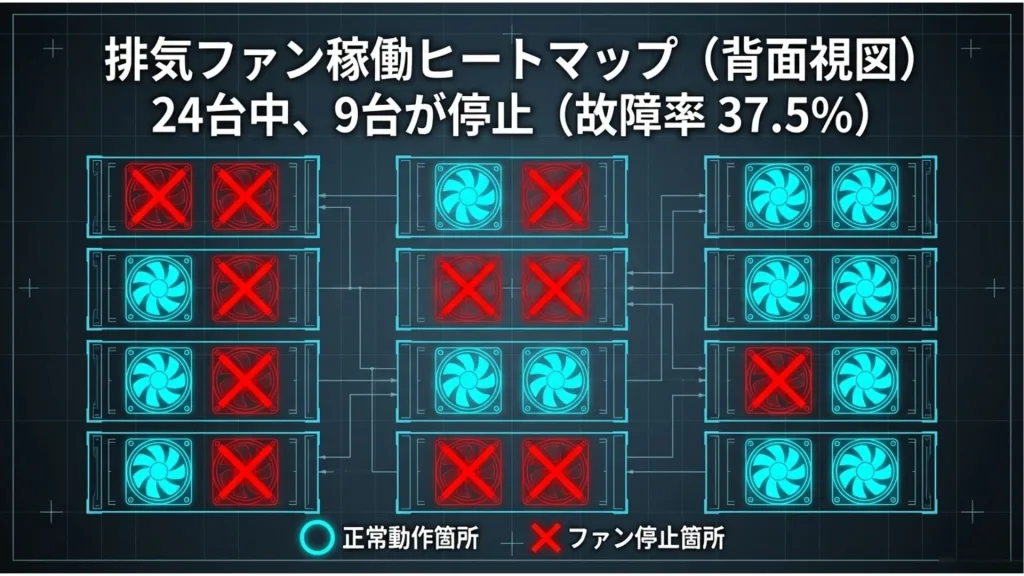

修理の過程で判明した最も警戒すべき事実は、**「排気用ファン24台中、9台が停止していた」**ということです。報告書の背面図を確認すると、ファン停止箇所が特定のエリアに集中しており、内部に深刻な「熱だまり（ヒートポケット）」が発生していたことが推測されます。

10

この装置は設置から「13年」が経過していました。電子部品にとって、熱は最大の敵です。冷却不足が引き起こす「故障の連鎖」をエンジニアの視点で解説します。

  1. 冷却能力の低下: 9台ものファンが止まることで、排気サイクルが崩れ、筐体内部の温度が異常上昇する。
  2. 電解コンデンサのドライアップ: 電源ユニットの寿命を左右する「電解コンデンサ」は、高温にさらされると内部の電解液が蒸発（ドライアップ）し、急激に容量を失う。
  3. サイレント・フェイラーの発生: 画面が点灯していても、内部では部品の劣化が進行。限界を超えた瞬間に電源がダウンし、今回のような表示異常を招く。
  4. メンテナンス・コストの増大: 放置すれば、隣接する正常な電源や基板までもが熱による「もらい事故」で故障し、結果として大規模な改修が必要になる。

目に見える表示異常だけでなく、目に見えない「熱」への対策がいかに重要か、最後にまとめましょう。

——————————————————————————–

5. まとめ：安定稼働を維持するための3つの教訓

今回の事例は、長年稼働する産業用機器の保守における「教科書」のような内容でした。新人の皆さんに覚えておいてほしい教訓は以下の3つです。

  • 1. 表示の変色は「電源の悲鳴」である 色のバランスが崩れたら、真っ先に電源ユニットの出力異常を疑ってください。それはLED自体の寿命ではなく、電気を送る心臓部が限界を迎えているサインです。
  • 2. 冷却ファンは「機器の生命維持装置」である ファンが止まっても、すぐには画面は消えません。しかし、熱は確実に内部部品を蝕みます。「まだ映っているから大丈夫」という油断が、致命的な故障を招くのです。
  • 3. 計画的な消耗品管理（リプレイス）の重要性 13年という歳月は、電子機器にとっては大往生と言える期間です。製造中止品（RKW05-120Dなど）が増える中で、故障してから慌てるのではなく、バッテリーやファンを含めた計画的な部品交換が、長期的な運用コストを抑える唯一の道です。
図5
