日本昭光1. 導入（リード文）

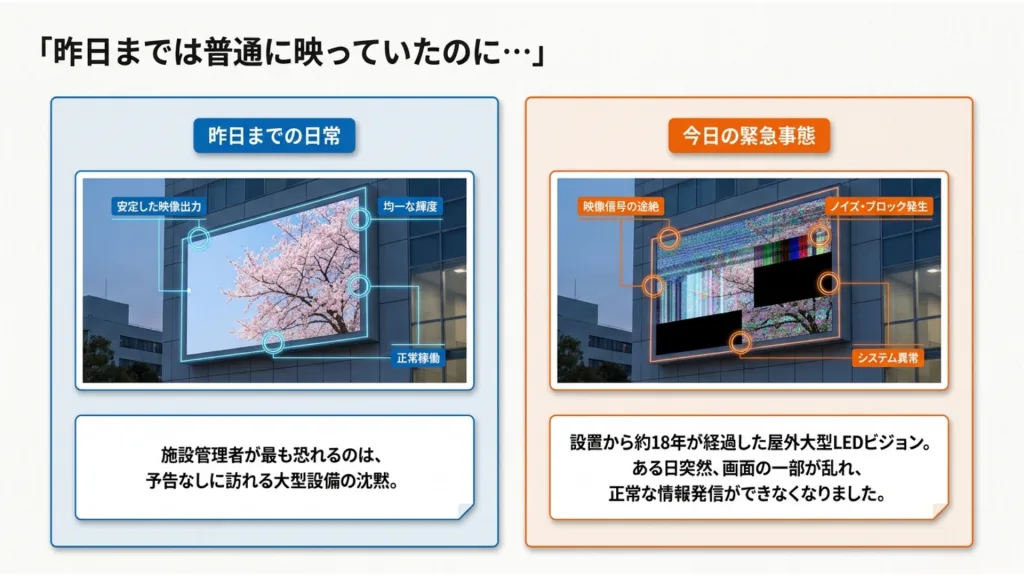

「昨日まで正常に映っていたのに、今朝見たら画面の一部が真っ暗になっている」。 18年という長きにわたり街の顔として稼働してきた大型LEDビジョンにとって、こうした「わずかな異変」は単なる故障の始まりではありません。 それはシステム全体が限界を迎えつつあることを告げる、施設担当者が決して見逃してはならない「最後の警告」である可能性があります。
2. 【症状】画面の一部が消えた？現場で起きた表示不良の実態

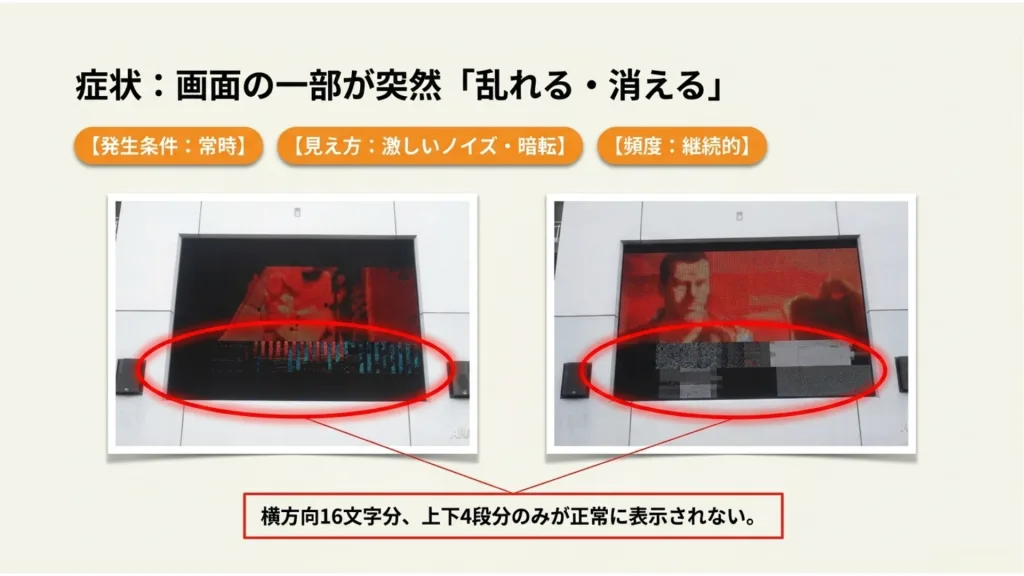

今回、大分トキハわさだタウンの「フェスタビジョン」で報告されたのは、「横方向に16文字分、上段より9段〜12段（画面全体から見ると下段部）の計4段分が正常に表示されない」という症状でした。
大型ビジョンの画面は、多数のLEDパネルが組み合わさって構成されています。今回のように「特定の範囲が長方形に欠ける」という見え方は、個々のLEDランプの不具合（ドット抜け）ではなく、そのエリア一帯の制御を一手に引き受けている「基板単位」のトラブルであることを示唆しています。
技術的な視点で見ると、これは映像信号の伝達経路において、特定のゲートが閉じてしまった状態です。不具合箇所は、映像制御盤内の「正面から見て右から3枚目」の基板に特定されました。単なる「見た目の問題」ではなく、システムの一部が完全に機能を喪失している「部分的なシステムダウン」と捉えるべき深刻な事態です。

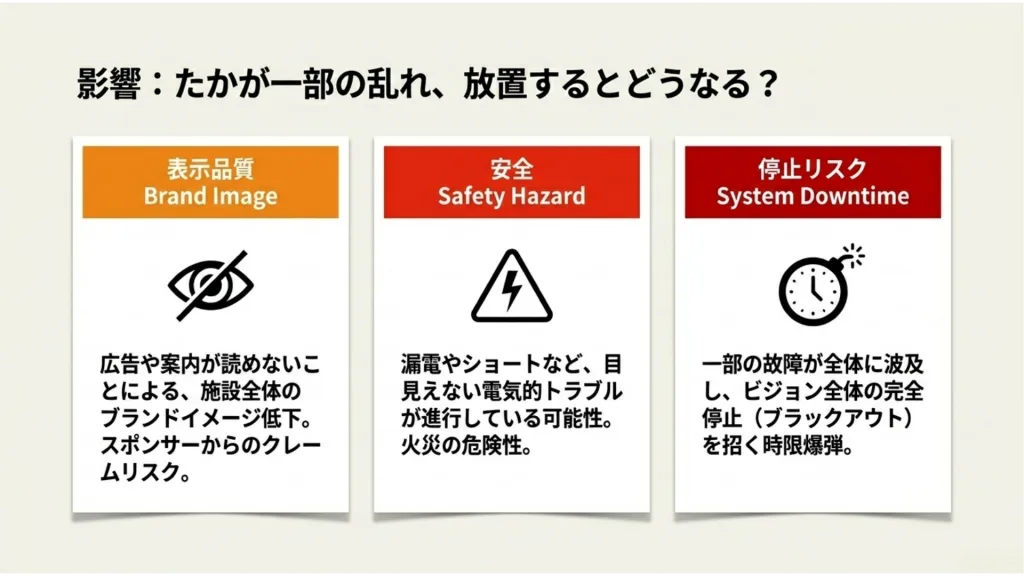

3. 【影響】「たかが数行」と放置することの致命的なリスク
「数行消えているだけなら、文字は読めるから大丈夫」と判断し、修理を後回しにすることは、施設運営において計り知れないリスクを招きます。
- ブランドイメージの毀損（割れ窓理論の適用） 公共の場にあるビジョンは施設の「顔」です。表示が欠けたままの運用は、利用者に「管理が行き届いていない施設」というネガティブな印象を与えます。これは広告媒体としての価値を根底から揺るがす問題です。
- 二次故障による「負の連鎖」 今回の原因である「接触不良」は、微細なアーク放電（火花）を伴うことがあります。不規則な電圧変化は、正常に動いている隣接基板やメインコントローラーにまで電気的な負荷（ノイズ）を与え、最悪の場合、基板の焼損やシステム全体の完全停止を招きます。
- 修復不能なダメージへの発展 18年が経過した機材は、部品の入手自体が困難です。不調を放置して基板が完全に「死んで」しまうと、もはや部分交換では対応できず、数千万円規模の全交換（リプレイス）を急遽迫られる事態になりかねません。

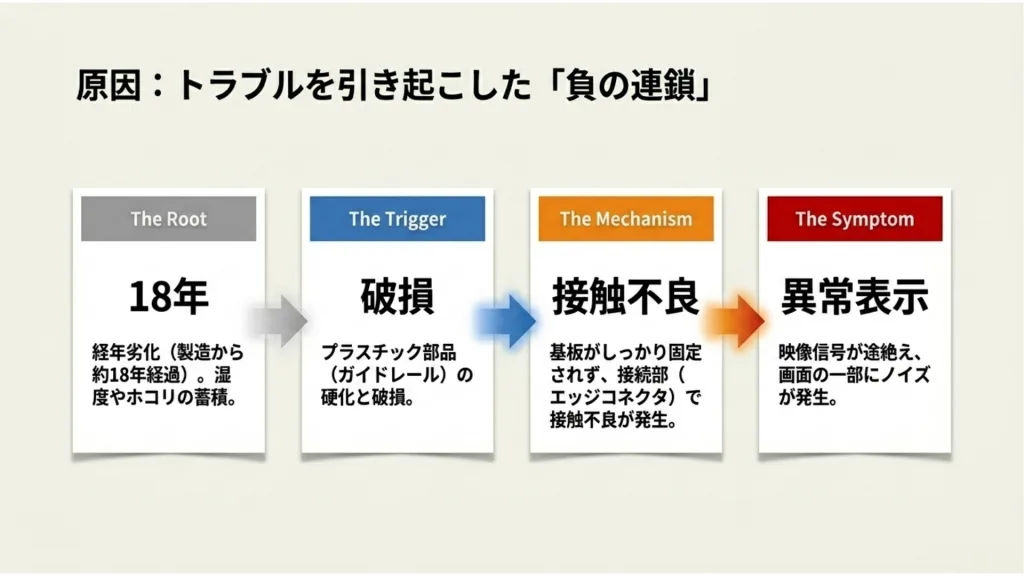

4. 【原因】根本原因は「経年劣化」と「物理的な破損」のダブルパンチ
点検の結果、故障の本質は「電気的な寿命」と「物理的な構造の限界」が同時に押し寄せたことにありました。

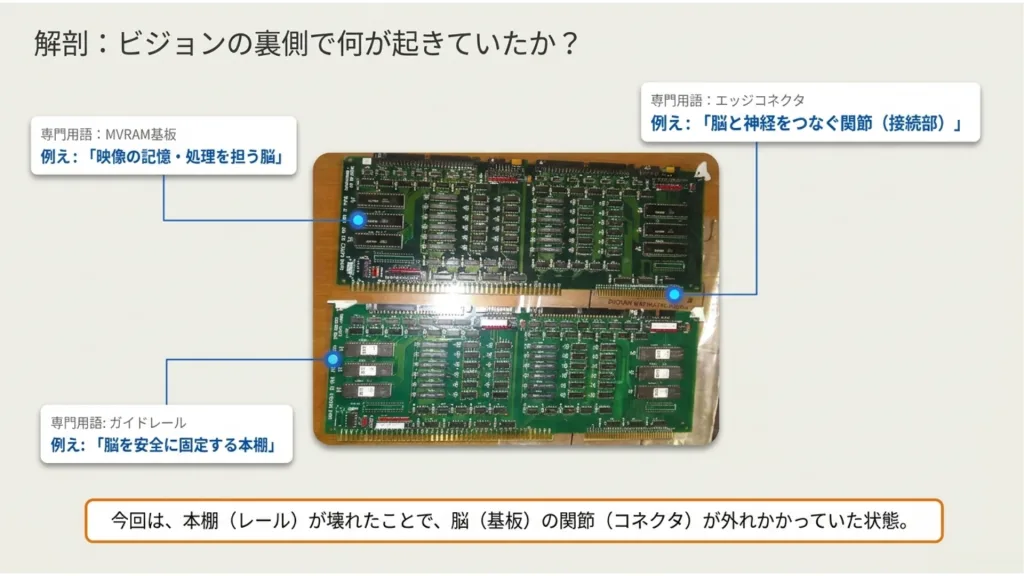

- エッジコネクタ（接点）の接触不良 基板同士を繋ぐ「エッジコネクタ」は情報の生命線です。18年間の湿気や埃、温度変化により、接点表面に酸化膜や腐食が発生していました。実際に基板に指先で軽く触れるだけで表示が消えたり戻ったりするほど、信号伝達が極めて不安定な「過敏状態」に陥っていました。
- ガイドレール（固定台座）の破損 驚くべきは、基板を正しい位置に保持するためのプラスチック製「ガイドレール」が、経年劣化で脆くなり粉々に破損していたことです。レールが壊れると、重力や微振動によって重い基板が数ミリ単位で沈み込み、コネクタが物理的に浮き上がります。この「物理的なガタつき」が、電気的な接触不良を決定的なものにしていました。
つまり、電子回路の寿命だけでなく、それらを支える「枠組み」そのものが18年という歳月によって崩壊していたのです。

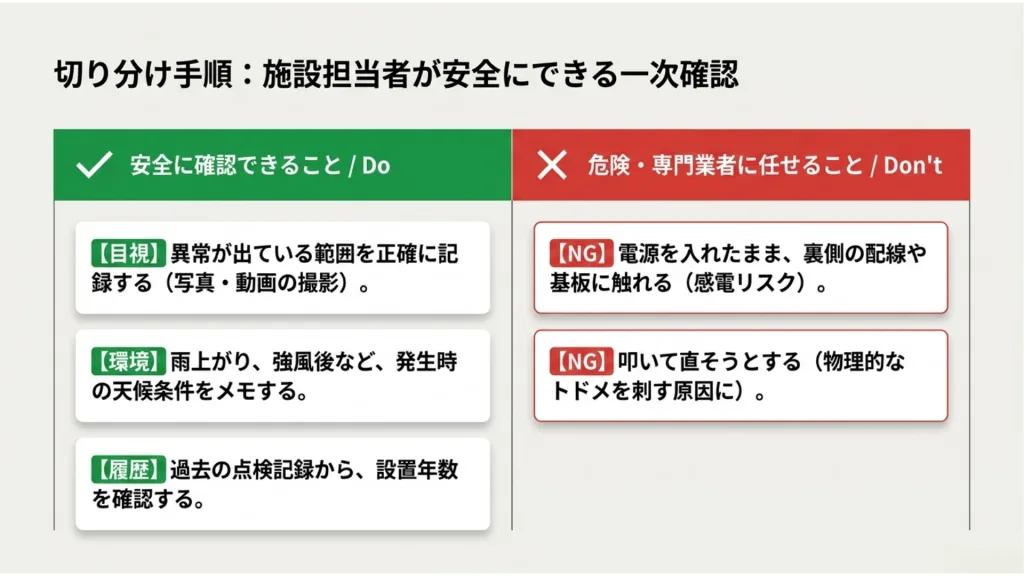

5. 【切り分け手順】技術者が現場で行う「一次診断」チェックリスト
専門業者を呼ぶ前に、施設担当者が現場で確認できる「原因の切り分け方」を可視化しました。
- 症状の範囲を確認する
- ドット単位の欠けか？（LEDランプの寿命）
- 四角いブロック単位の欠けか？（今回のケース：基板やコネクタの異常）
- 物理的な反応を確認する
- 制御盤の扉を開閉しただけで画面がチラつくか？（接触不良の可能性が濃厚）
- 周辺環境との連動を観察する
- 雨天時や湿気が高い日に症状が悪化するか？（接点の絶縁不良や腐食の疑い）
これらの情報を事前に整理しておくことで、業者の初動対応が飛躍的にスムーズになります。

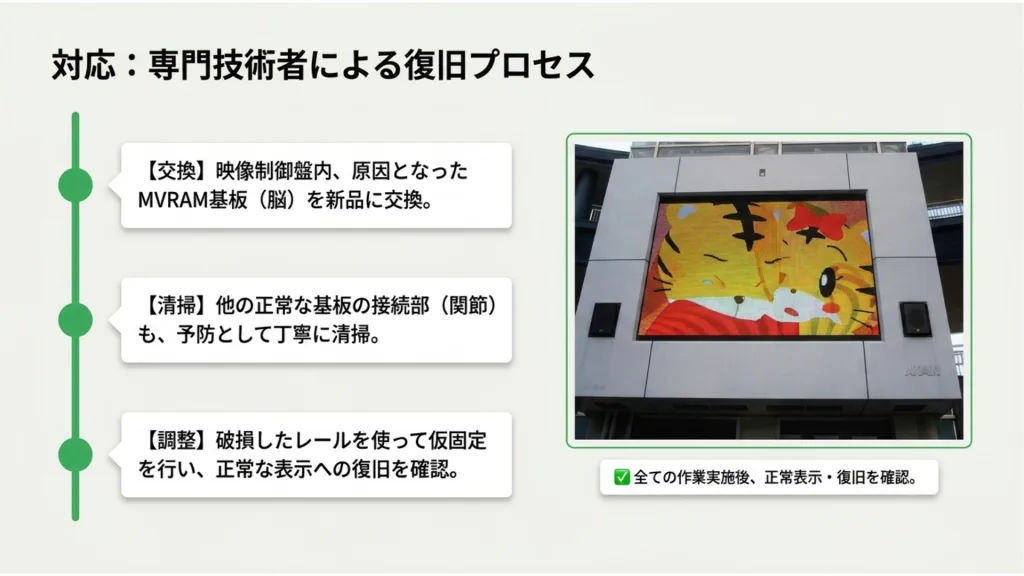

6. 【対応】今回実施した復旧作業と応急処置の全容
現場では、18年モノの機材を蘇らせるために以下の処置を講じました。
- 映像制御基板（MVRAM4-3）の新品交換 不具合の元凶となっていた正面右3枚目の基板を、貴重な予備在庫から新品へと交換しました。これにより映像信号の正常なパスを再構築しました。
- 全コネクタ部のケミカル清掃 現在は正常な他の基板も、同様の劣化リスクを抱えています。すべてのエッジコネクタを清掃し、蓄積した酸化膜や埃を除去することで、連鎖的な故障を未然に防ぎました。

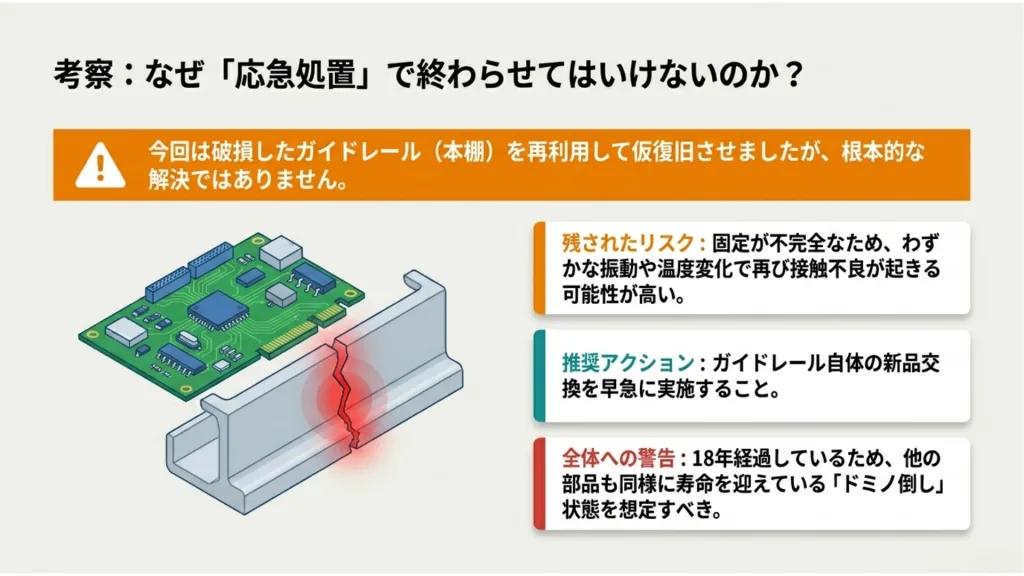

- ガイドレール破損部への仮位置固定 破損したガイドレールは即座の交換が不可能でしたが、放置すれば再び基板が脱落します。現存するパーツを駆使し、基板が正しい位置から動かないよう「仮固定」を施しました。
これらは単なる修理ではなく、老朽化した設備を安定稼働させるための「延命手術」といえます。

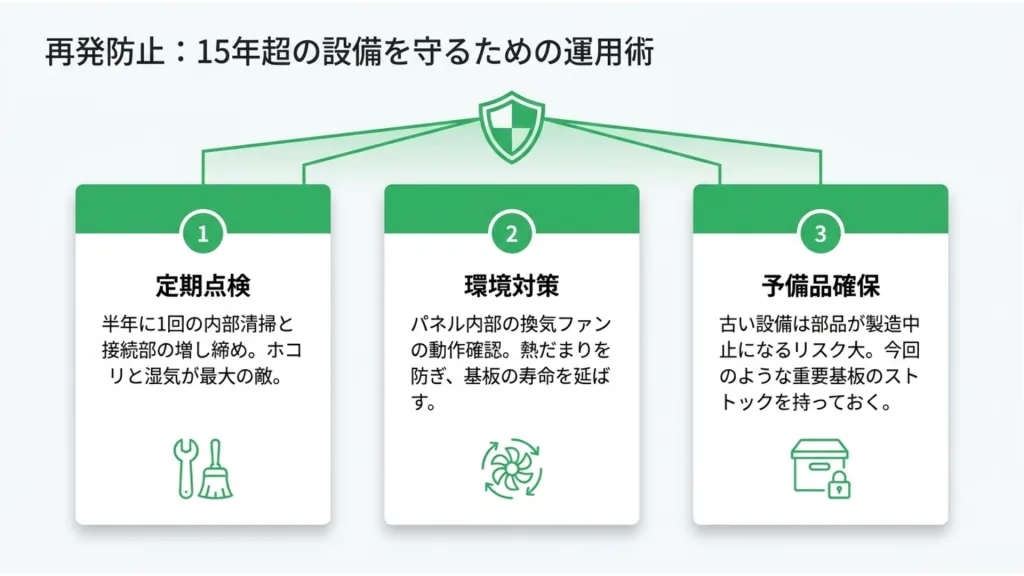

7. 【再発防止】次回のトラブルを防ぐ「ライフサイクル管理」の重要性
18年という期間は、LEDビジョンの耐用年数を大幅に超えた「大往生」の状態です。
今後は、部分修理で凌ぐフェーズから「いつ、どのようにシステムを閉じるか」というライフサイクル管理への移行が必要です。
- 予備品の枯渇問題: 旧式のMVRAM4-3基板などは、メーカーサポートが終了（EOL）していることが多く、市場在庫が尽きればその時点で修理は不可能になります。
- 投資対効果の逆転: 頻発する部分修理の費用と、最新の省エネ・高精細モデルへの更新費用を天秤にかける時期です。最新モデルは消費電力が大幅に低いため、ランニングコストで投資を回収できる可能性があります。

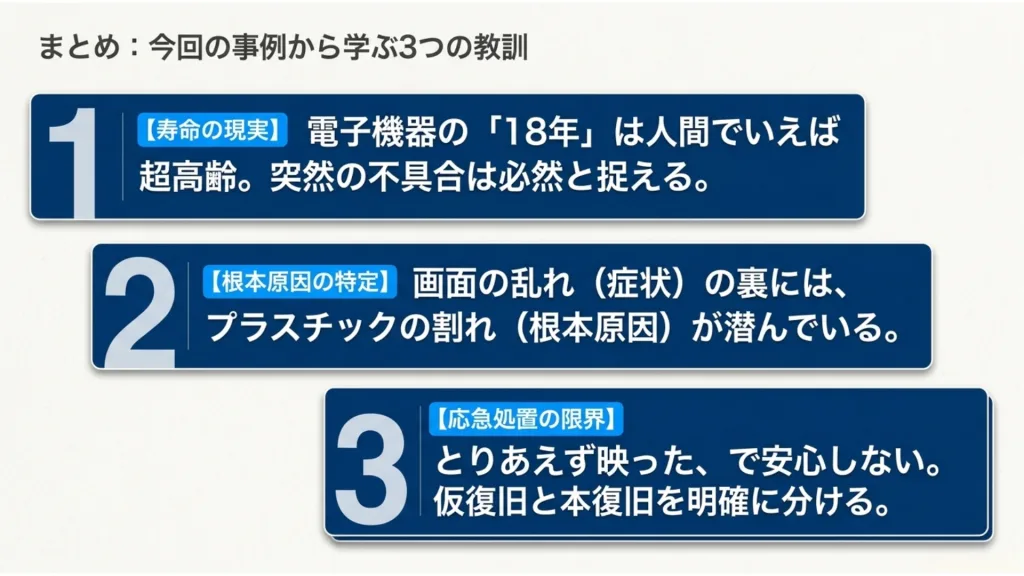

8. まとめ：長く使い続けるために知っておきたい3つの教訓
- 「部分的な消灯」は、基板単位の深刻なシステムエラーと心得る。
- 電気の不具合は、レールなどの「物理的な樹脂・金属の劣化」から始まる。
- 10年を超えたら「修理して直す」から「更新を前提に延命する」へ意識を変える。
LEDビジョンは、止まってからでは遅すぎます。自力で解決できない予兆を感じた際は、信頼できる技術パートナーへ相談し、資産価値を守るための「攻めのメンテナンス」を選択してください。

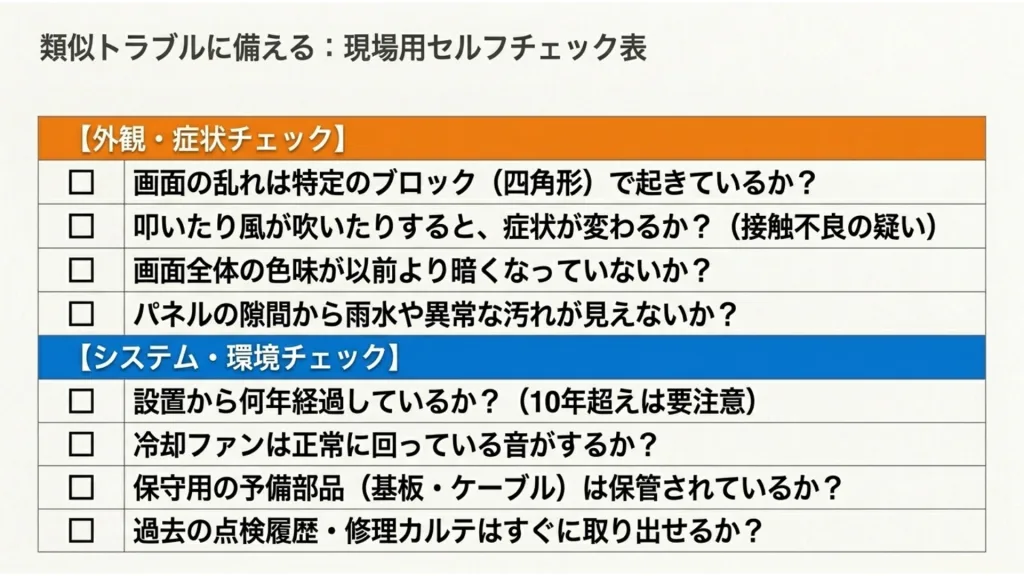

9. 付録：同様の症状が出た時のチェック項目
ご自身の施設で異変を感じたら、以下の項目を確認してください。
- 特定のブロックが四角く消えている、または色が他と違う（基板やモジュールの不具合）
- 画面全体に横線や縦線のノイズが走る（信号ケーブルやコネクタの接触不良）
- 制御盤（裏側の機械室）から焦げ臭いにおいやオゾンのような臭いがする（絶縁破壊・異常発熱）
- 制御盤を開閉した際に、画面がパッと一瞬消えたり戻ったりする（物理的なガタつき）
- 「カチカチ」というリレーの動作音が連続して聞こえる（電源ユニットの動作不安定）
- 雨が降った後や、湿度の高い朝にだけ不具合が出る（接点の腐食や浸水）
- 画面の一部が手で触れられないほど熱い（内部ショートや冷却ファン停止）
- 映像が静止したまま固まる、または文字がランダムに化ける（制御メモリの異常）
- 基板を支えるプラスチック部品がポロポロと崩れている（樹脂の経年劣化）
