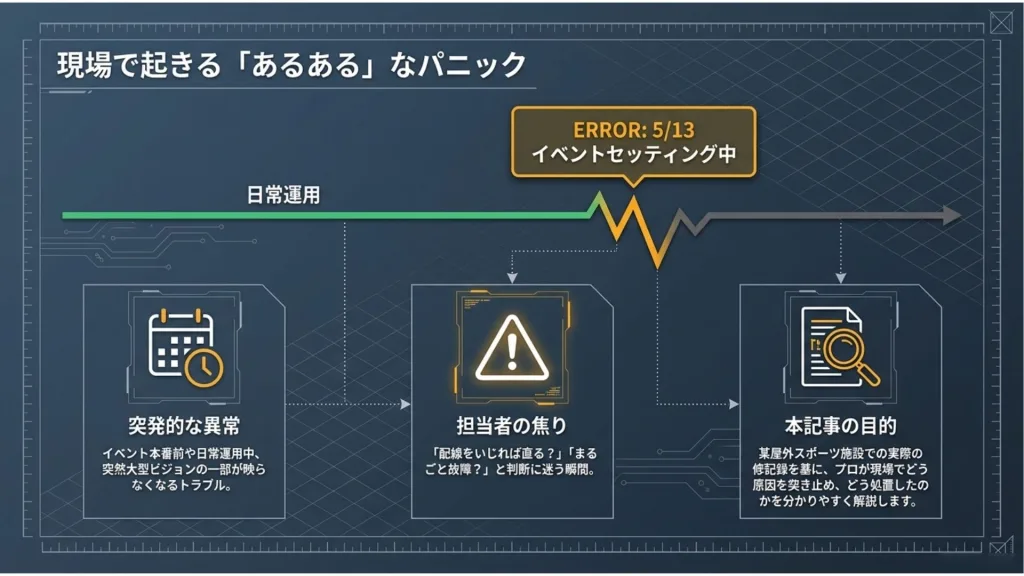

日本昭光1. 導入：現場で起きる“あるある”と今回の事例
「昨日は問題なく映っていたのに、いざ本番のセッティングを始めると表示がおかしい……」。スタジアムや大型施設の運営を担う皆様にとって、これほど胃が痛くなる瞬間はないでしょう。イベントの成功やスポンサー広告の送出を支えるLEDビジョンは、今や施設の「顔」であり、その不具合は即座に運営の停滞を意味します。

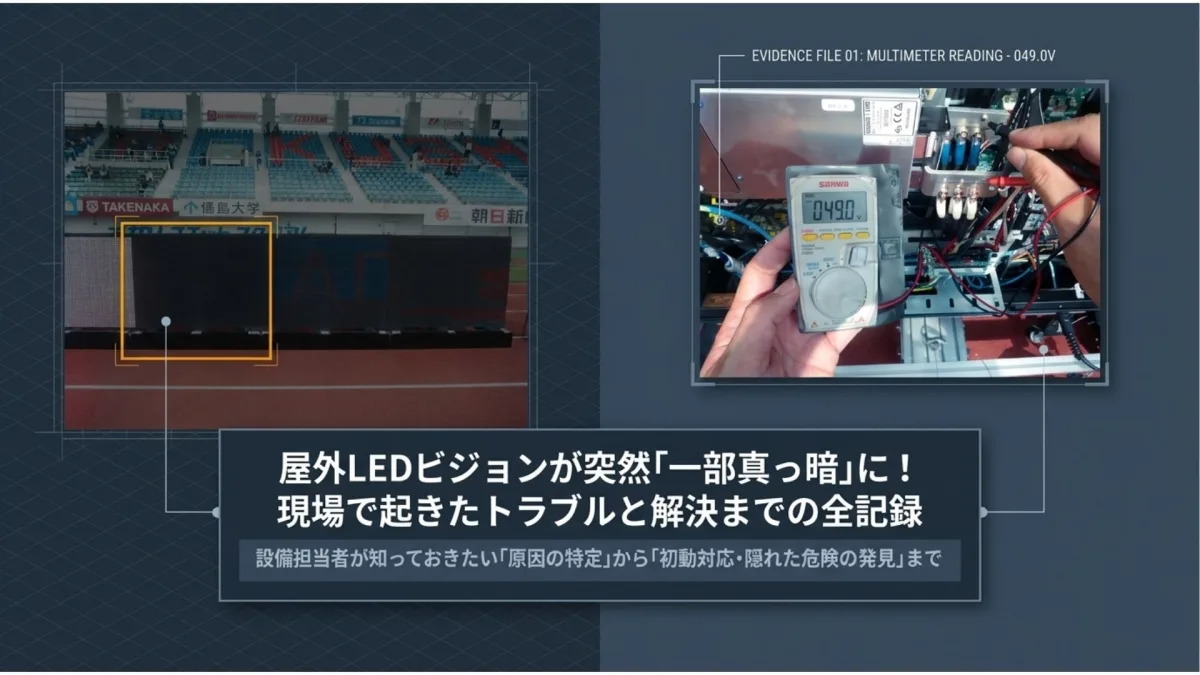

今回取り上げるのは、実際に某スタジアムで発生した、屋外フルカラーLED表示装置のトラブル事例です。セッティング中に突如として発生した「一部消灯」という事象。その裏側を調査すると、単なる部品の寿命という言葉では片付けられない、施設運営上の「重大なリスク」が隠されていました。

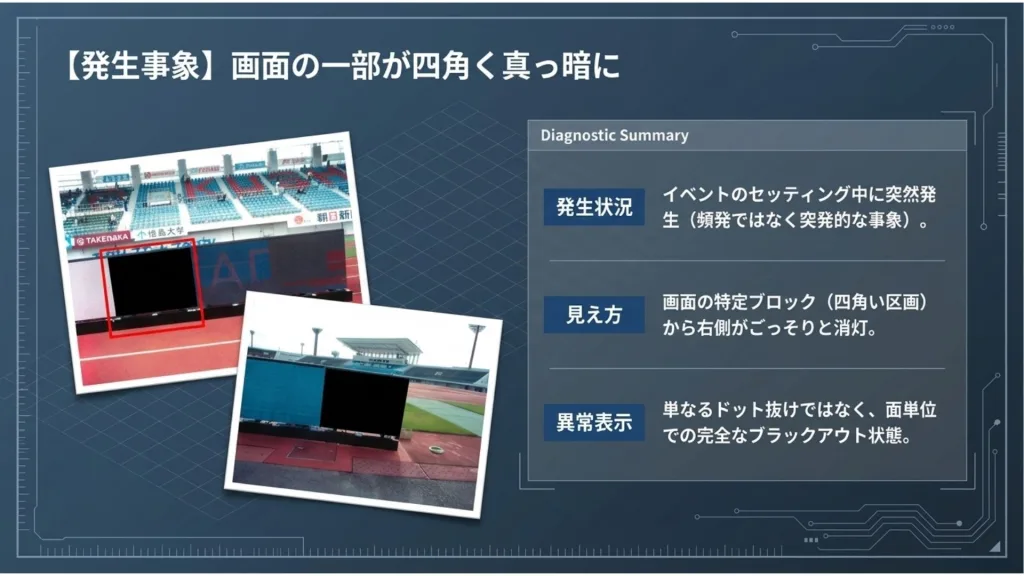

2. 症状：何が起きたか（見え方・発生条件・頻度）
異常はイベント準備の真っ只中に顕在化しました。巨大なLED画面のうち、特定の区画が真っ暗になる「一部消灯（ブラックアウト）」、および意図しない色彩が混ざる「異常表示」が確認されたのです。
具体的には、画面内の特定のブロック（No. A-28）を起点として、それ以降の信号系統に連なるエリアが連鎖的に映らなくなるという現象でした。LEDビジョンは多くの場合、バケツリレーのように信号を隣のユニットへと渡していく構造をしています。そのため、一箇所の「信号の断絶」が、背後の広範囲を巻き込む大規模な表示不能を招いたのです。
ここで注目すべきは、この症状が「セッティング中」という、機器に負荷がかかり通電状況が変化するタイミングで現れた点です。不規則に、あるいは特定の条件下でのみ発生する表示不良は、放置すれば本番中の「完全停止」という最悪の事態を招く、極めて危険な前兆（サイン）です。

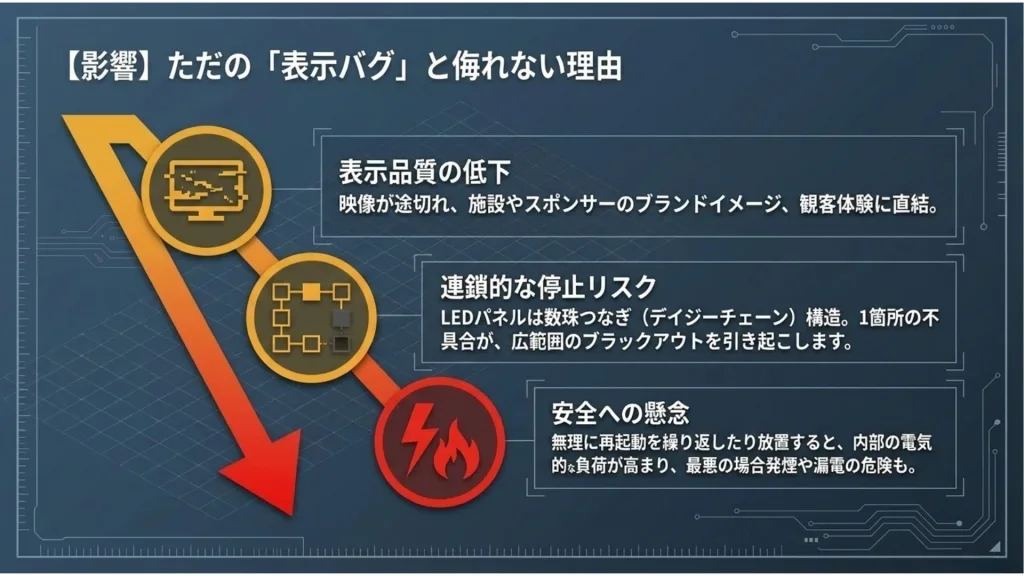

3. 影響：放置すると何が起きるか（安全・表示品質・停止リスク）
「一部が映らないだけなら、運用でカバーできる」という考え方は、経営・運営の両面で大きな過失に繋がります。
まず、表示品質の低下は広告価値や演出効果を著しく損ないます。スポンサー企業からの信頼失墜は、将来的な減収という形で経営を圧迫します。さらに、電子機器において「一部の故障」は、周囲の正常な部品への電気的過負荷を招くケースが多く、修理費用が雪だるま式に膨れ上がる原因となります。
しかし、最も重いリスクは「安全面」にあります。後述するように、表示の乱れに伴って「漏電」が発生している場合、スタジアムという屋外環境、あるいは汗をかいたスタッフや湿った地面といった条件下では、AC50V程度の漏電であっても人体に致命的な影響を与える「感電事故」を引き起こす可能性があります。これは施設の「善管注意義務（Duty of Care）」を問われる、重大な法的・経営的リスクに直結します。
4. 原因：根本原因と、見落としやすい要因
調査の結果、不具合の核心は「電源装置の致命的故障」と「接地（アース）の不備」という2点に集約されました。

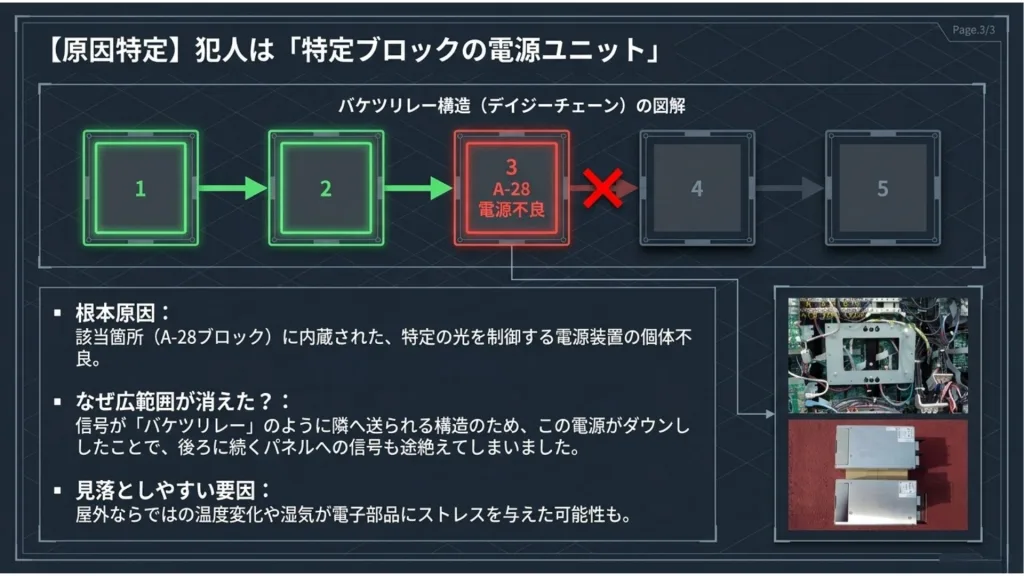

ロジック電源の喪失という「神経断裂」
直接的な原因は、ブロックNo. A-28内に搭載された電源装置（型式：HWS600-5/HD）の個体不良でした。この電源は、LEDを光らせる電力だけでなく、制御信号を司る「ロジック回路」にも電力を供給しています。ロジック電源が落ちたことで、当該ブロックは以降のブロックへ信号を中継できなくなり、いわば「神経が切断された」状態となって広範囲のブラックアウトを引き起こしたのです。

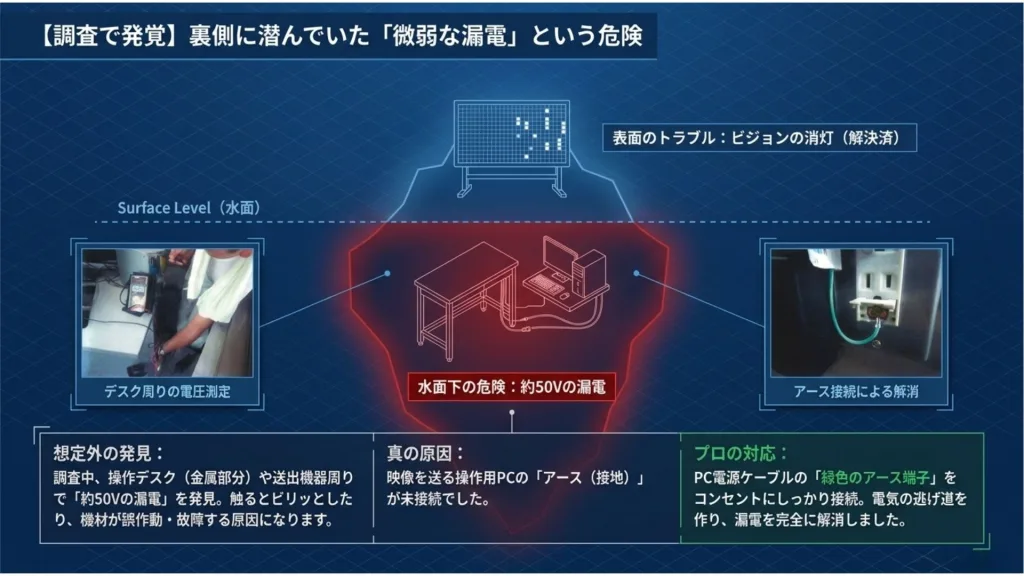

見落とされがちな「AC50Vの漏電」
さらに看過できない事実として、オペレーションデスク（金属製）や送出機周辺で、AC50V程度の漏電が測定されました。 原因は送出支援PCの「絶縁」の問題です。PCのスイッチング電源にはノイズ対策のフィルタが含まれており、本来これらは「アース」を通じて地面に逃がすべき微弱な電流（漏れ電流）を発生させます。しかし、アースが適切に取られていなかったため、電流の逃げ場がなくなり、結果として「金属製のデスクそのものが回路の一部」と化していたのです。
特にスタジアムのような屋外施設では、湿気や塩害によって機器の絶縁抵抗が低下しやすく、こうした「微量な漏電」が蓄積・増幅して、重大な事故や基板故障を引き起こす要因となります。

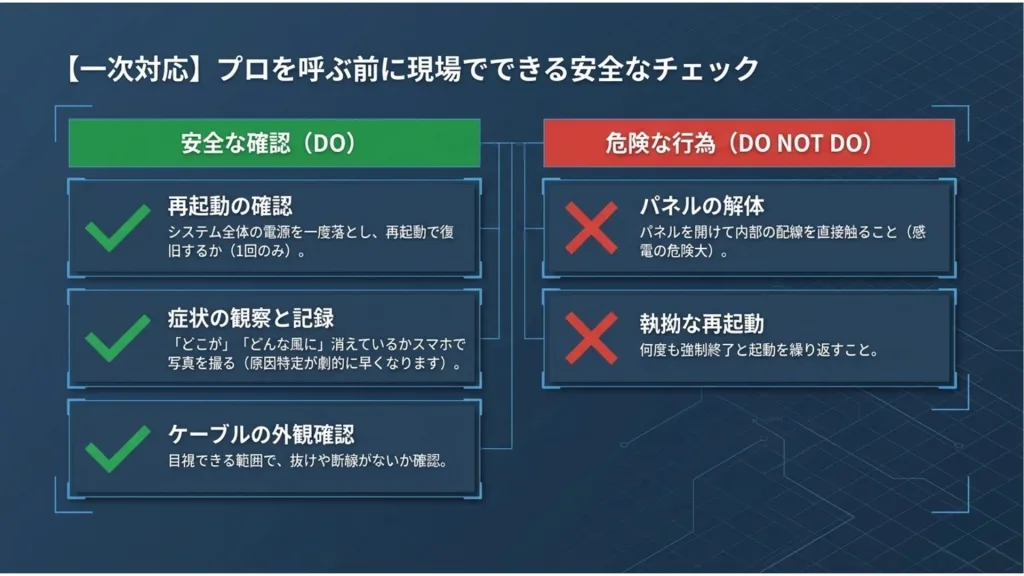

5. 切り分け手順：現場でできる一次確認（チェックリスト形式）
専門業者を呼ぶ前に、現場担当者が以下の「一次切り分け」を行うことで、復旧までの時間を劇的に短縮できます。
- 再起動後の再現確認: 一度電源を完全に落とし、再起動しても同じ箇所（ブロック）が消えるか。
- 故障範囲の特定: 異常は特定の1枚（モジュール）か、それとも1列や特定のブロック以降すべてか。
- 信号ハネス（配線）の目視確認: コネクタの緩みや、屋外特有の振動による抜けがないか。
- 送出PCのアース接続確認: PCの電源プラグ付近にある緑色のアース線が、端子から浮いていないか。
- 漏電の体感確認: 金属部分に触れた際に「ピリピリ」とした違和感がないか（※濡れた手での確認は厳禁）。

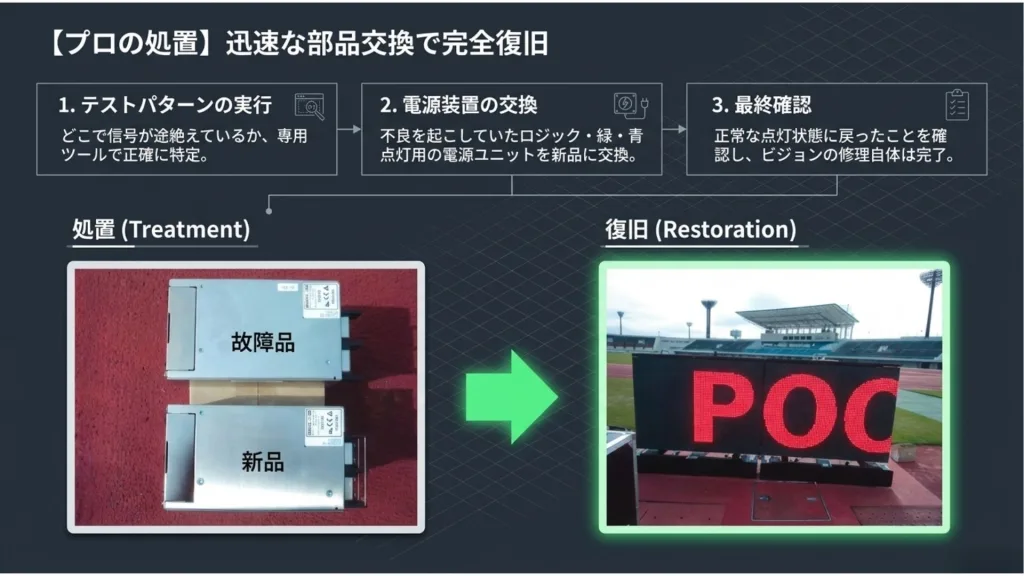

6. 対応：今回実施した処置と復旧までの流れ
今回の事例では、安全性の確保と確実な復旧を最優先し、以下の処置を講じました。
- 故障電源装置の交換: 不具合を起こした電源（HWS600-5/HD）を新品へ交換しました。LEDビジョンにおいて電源は心臓部であり、ロジック電源を兼ねる本パーツの交換により、信号系統の正常化と表示の完全復旧を実現しました。
- 漏電の根本対策: AC50Vの漏電を解消するため、送出支援PCの電源ケーブルから出ているアース端子を、商用コンセントのアースターミナルへ確実に接続しました。この「わずか数分の作業」により、デスク周りの電圧は正常値に戻り、スタッフが安全に操作できる環境を取り戻しました。
修理後はテストパターンによる長時間のエージング（通電試験）を行い、安全性と表示品質の両立を証明して引き渡しを行っています。

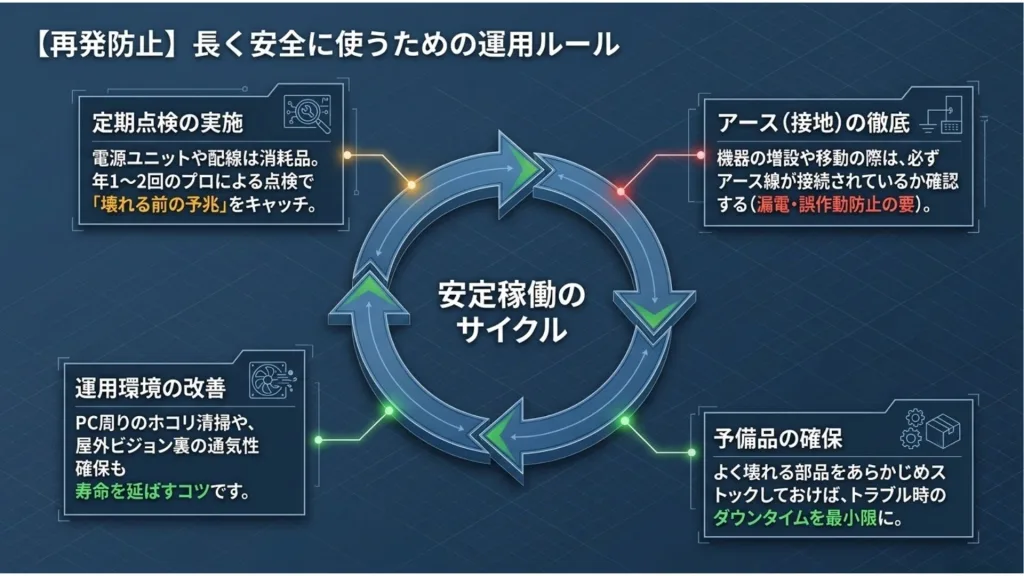

7. 再発防止：次回から効く運用（点検・環境・予備品）
修理を「その場しのぎ」にしないために、専門家の視点から戦略的なアドバイスを提示します。
- 「バスタブ曲線」を意識した予防保全: 電子機器の故障率は、一定期間を過ぎると急上昇します（摩耗故障期）。今回の事例（2017年時点）のように、稼働から年数が経過したシステムでは、一つの電源故障は「他の同型電源も寿命が近い」という警告です。壊れてから直す「事後保守」から、壊れる前に計画交換する「予防保全」へのシフトが、結果的にダウンタイムを最小化し、トータルコストを抑えます。
- 環境負荷への対策: 屋外ビジョンは温度変化や湿度の直撃を受けます。定期点検で絶縁抵抗値を測定し、目に見えない劣化を数値化することが、突発的な事故を防ぐ唯一の手段です。
- 戦略的な予備品管理: 今回故障した電源装置（HWS600-5/HD）のような重要パーツを現場に数ユニット常備しておくことで、万が一の際も専門家の遠隔指示、あるいは迅速な駆けつけによって、数時間以内での復旧が可能になります。

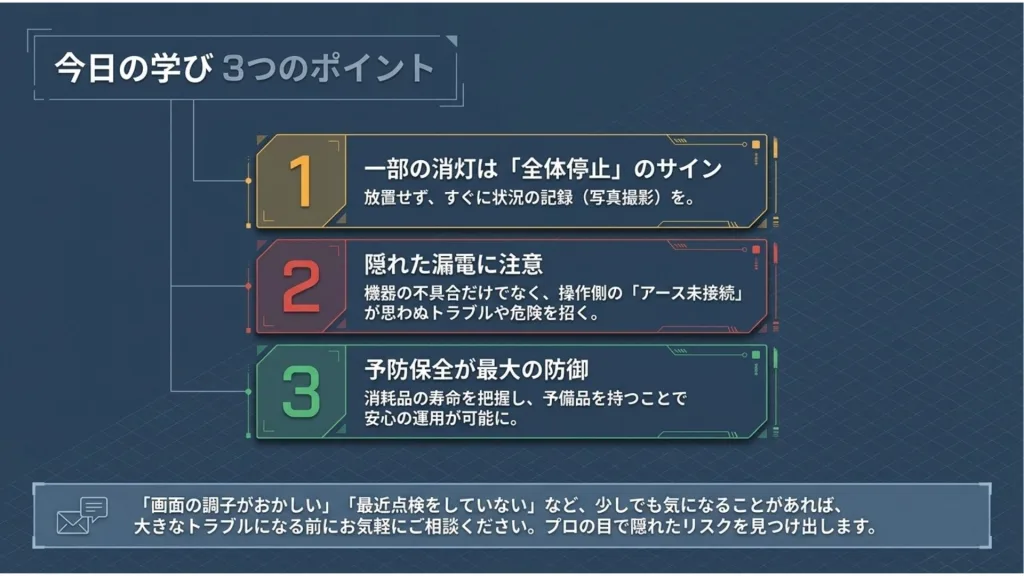

8. まとめ：学びと専門家への相談価値
今回の事例から得られる教訓は以下の3点です。
- 一部の表示異常は、背後にある「広範囲の停止」や「電源故障」の深刻なサインである。
- 表示の乱れと「漏電」は密接に関係しており、放置は人身事故のリスクを孕む。
- アース接続などの「基本中の基本」が、数千万円の設備の寿命と安全を左右する。
小さな違和感を見逃さずに対処することが、巨大な施設の資産価値を守ることに直結します。「いつもと映り方が違う」「触れると違和感がある」といった事象が発生したら、迷わず専門家へご相談ください。プロによる正確な診断は、コストとリスクを最小化するための、最も賢明な経営判断です。
——————————————————————————–

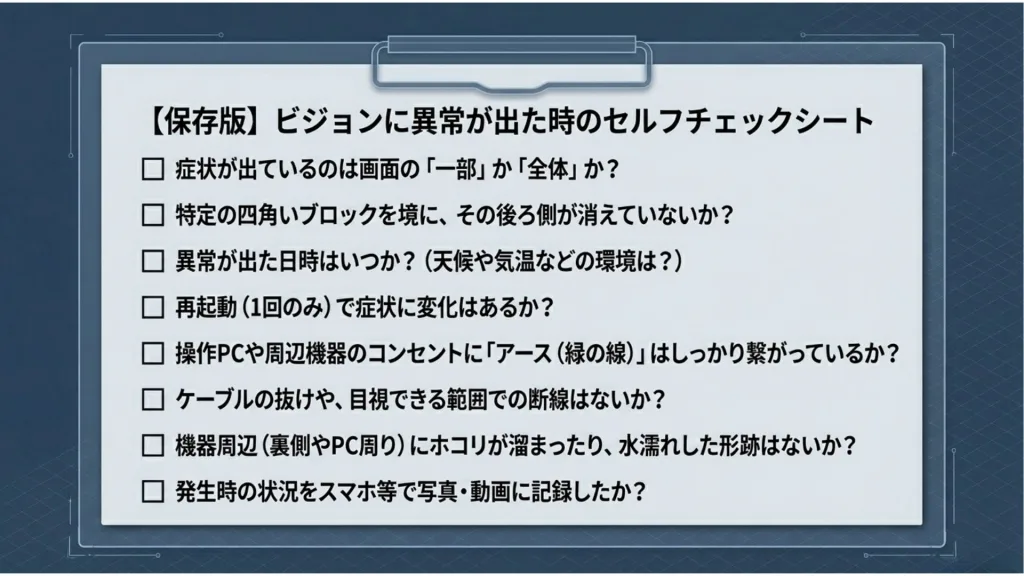

9. 付録：同様の症状のチェック項目
施設担当者が手元で使える、セルフ診断シートです。一つでもチェックがつく場合は、早急な点検を推奨します。
- 画面の一部が「ブロック単位（四角い塊）」で真っ暗、または一色に固定されている。
- 表示の色味が、特定のエリアだけ左右で異なって見える（色ムラ）。
- 画面にノイズが走ったり、映像が激しくチラついたりする箇所がある。
- 筐体や周辺の金属デスクに触れると、静電気とは違うピリピリとした刺激を感じる。
- 設置から5年以上経過しており、電源装置やケーブルの内部点検を行っていない。
- 制御用PCや送出機のコンセントに、アース線が接続されないまま放置されている。
- 雨が降った後や、湿度の高い日にだけ表示の不具合が発生する。
