日本昭光1. 導入：大規模施設における映像インフラの戦略的転換
某大型テーマパーク等大規模施設におけるバスターミナル等では、情報の即時性と視認性が安全管理の根幹を成す。中央制御室と各所に点在するLED表示盤を結ぶ映像インフラは、単なる信号の延長ではなく、社会インフラとしての信頼性が求められる。

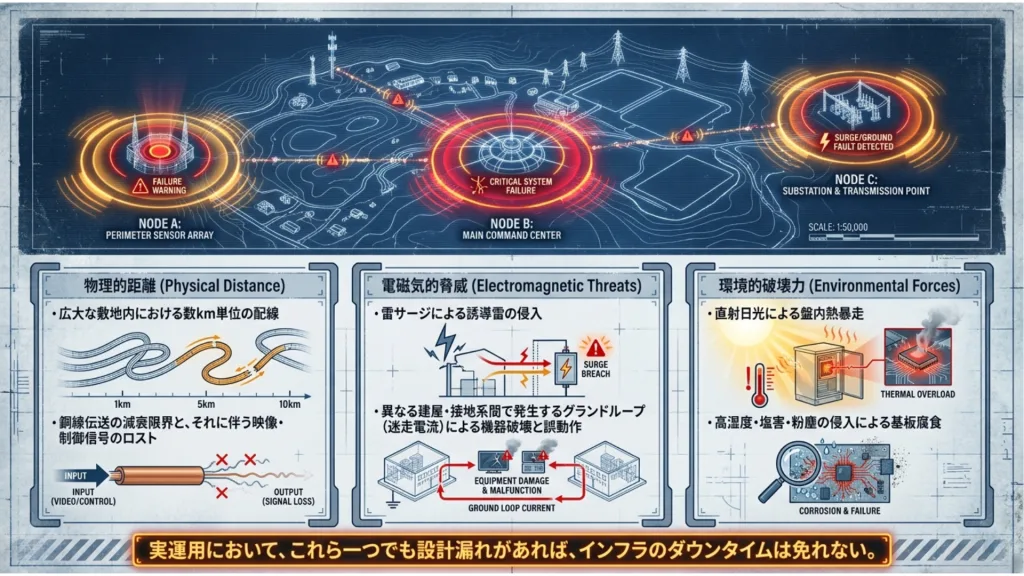

物理的距離が数百メートルからキロメートル単位に及ぶ広大な敷地では、信号減衰や電磁互換性（EMC）の課題が顕在化する。従来の銅線では回避困難な雷誘導サージや、外来ノイズによる映像乱れのリスクをいかに排除し、ダウンタイムゼロを実現するか。本稿では、電気通信エンジニアリングの視点から、その戦略的設計手法を詳述する。

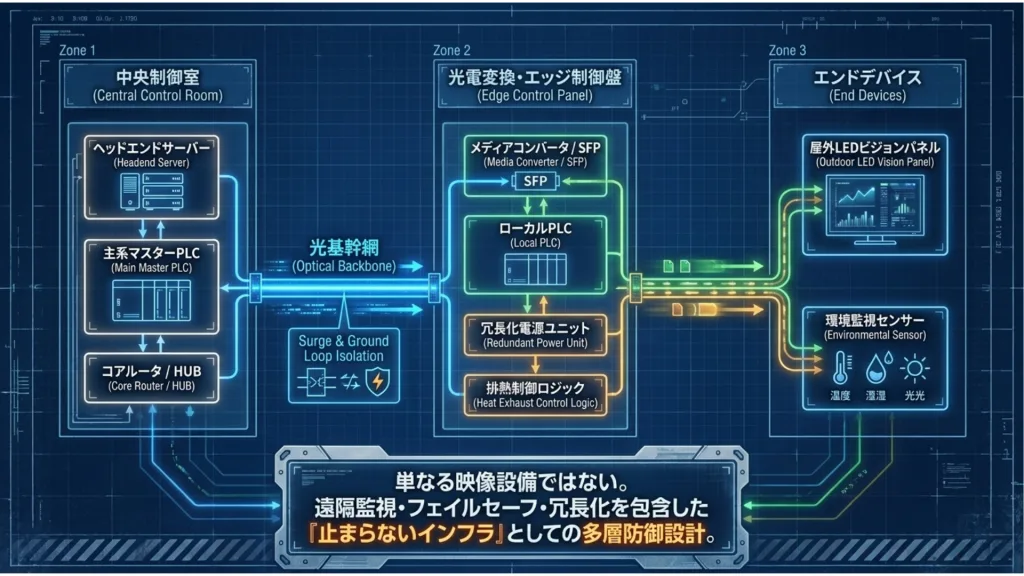

2. システム全体構成：信頼性を担保する二重化構造
映像表示システムの心臓部には、検査成績書に記された「ODM-2402-8HW-128U」や「ODM-0807-8HW-128U」といった、産業用途に特化した高信頼性デバイスが組み込まれている。
光電変換の必然性と拡張性の確保

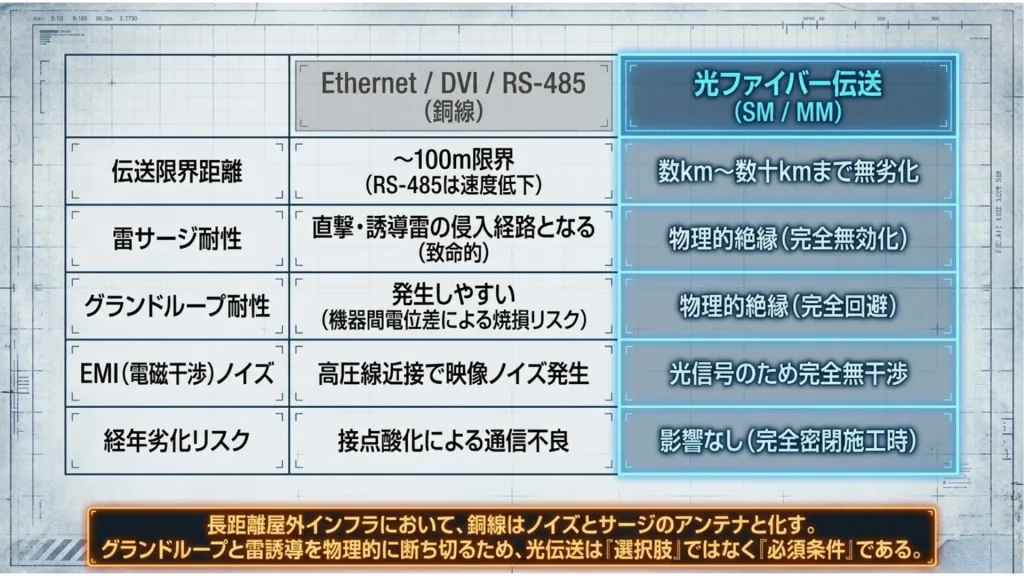

DVI/HDMIの伝送限界は数メートル、Ethernet（100BASE-TX等）であっても規格上100mが限界である。大規模施設における長距離伝送の唯一の解は、メディアコンバータを用いた光ファイバー伝送である。
- SFPモジュールの物理的意義: SFP（Small Form-factor Pluggable）モジュールを採用することで、伝送距離に応じた波長選択やシングルモード/マルチモードの切り替えを柔軟に行い、将来的なシステム拡張にも対応する物理レイヤーを構築している。
- 光絶縁による品質維持: 電気信号を光信号へ変換することで、グランドループを物理的に遮断し、伝送路におけるノイズ混入を根本から排除する設計思想が貫かれている。
3. 光伝送ネットワーク設計：減衰特性と現場施工のリアル
光ファイバー網の設計においては、理論上の減衰計算（dB管理）と、過酷な屋外環境を想定した物理的保護の両立が不可欠である。
減衰管理と品質証明

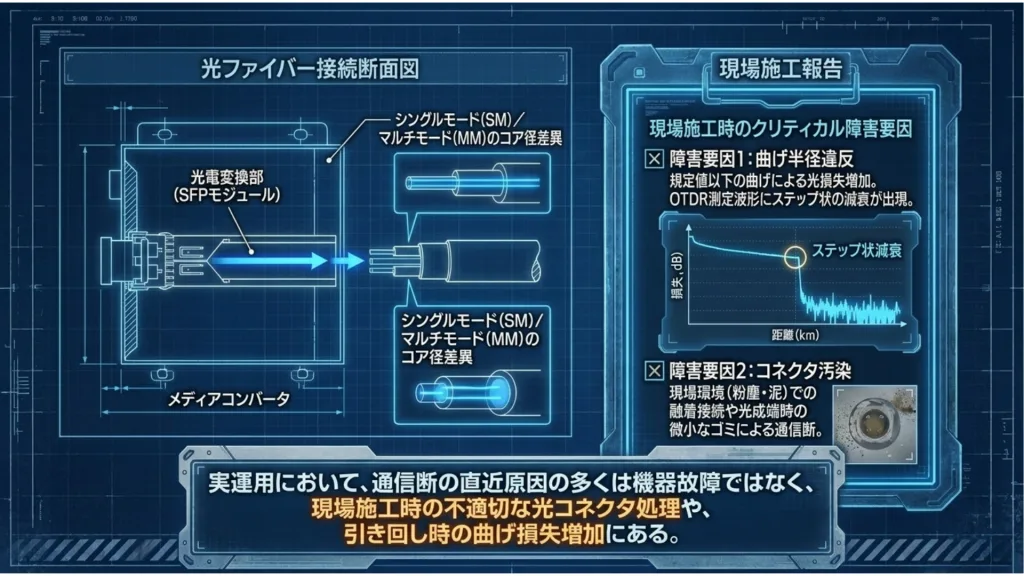

シングルモードファイバーの選定により長距離伝送の安定性を担保し、竣工時にはOTDR（光パルス試験器）を用いた波形解析を実施する。接続損失や反射減衰を定量的に評価し、品質の不均一性を排除することが、長期稼働の前提条件となる。
現場環境に潜むリスクの排除

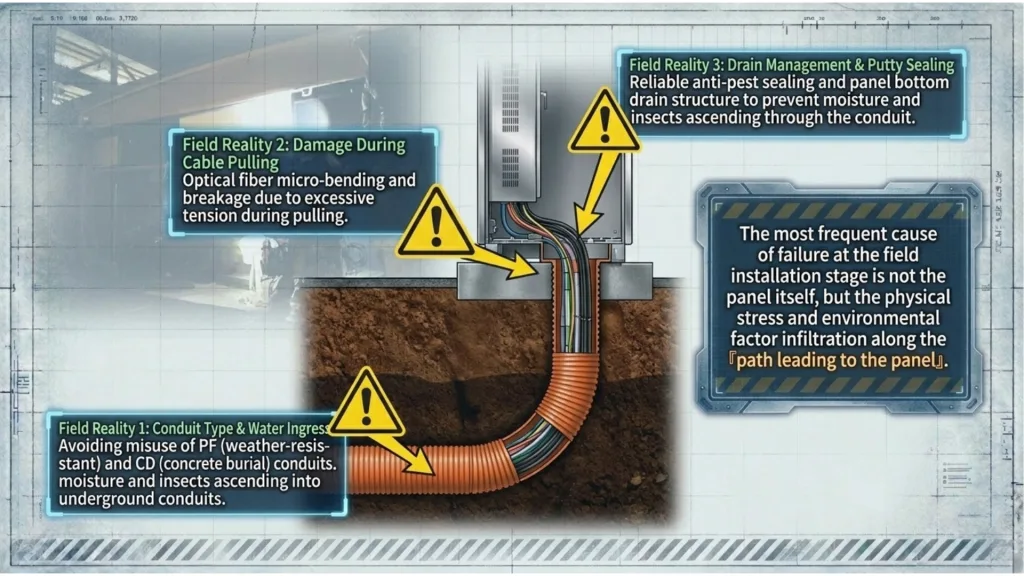

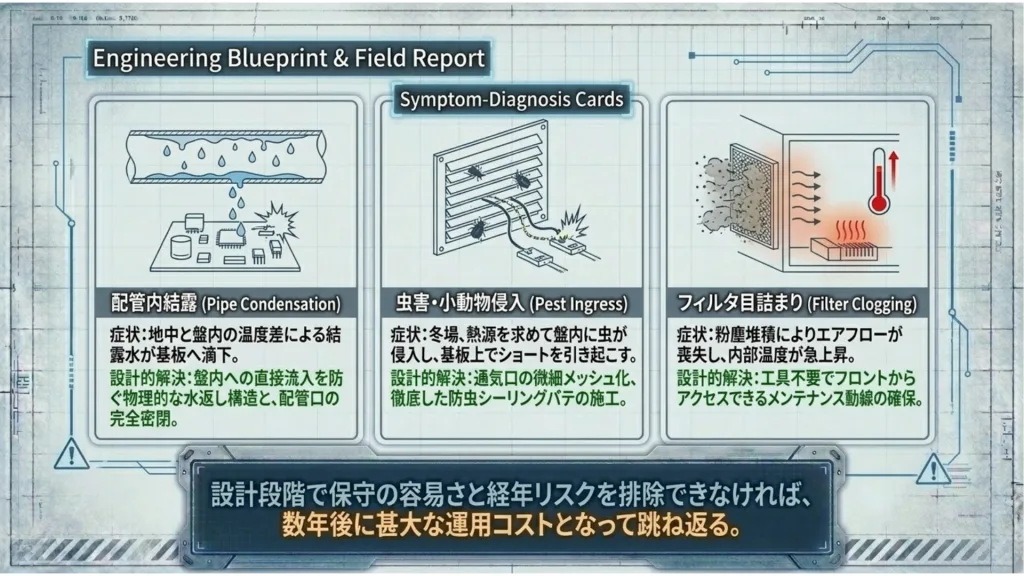

- 地下管路の湿害対策: PF管やCD管の内部は、地中温度差による結露が発生しやすい。管路への浸水が光コネクタの端面に汚染を引き起こすと、SFPモジュールの受光レベル低下やリンクアップ不良を招く。施工時には水密性の高い配線ルートの確保と、端末処理時の清掃徹底が求められる。
- 非導電性の優位性: 光ファイバーは雷誘導サージの影響を受けないため、屋外表示設備における最大の故障要因である雷害を物理的に回避できる。これは、銅線では実現不可能な、インフラとしての絶対的な優位性である。
4. 制御盤設計思想：ロジック制御と電源冗長化の最適解
表示盤内部の制御はPLC（プログラマブルコントローラ）により統制されており、そのラダーロジックからは、システムの電気的安定性を最優先する設計思想が読み取れる。
電源投入シーケンスの精密制御
本設計では、システムの安定性を期すため、ロジック電源と点灯用電源の「逐次起動」を厳格に行う。
- ロジック系先行投入: まずハブや制御基板を駆動するロジック電源（Q3/Q4/Q5）を立ち上げる。今回このロジック電源は定格DC 5.10Vに対し、実測値で5.104Vや5.071Vといった高精度な出力管理がなされている。
- 時限式逐次起動: 制御タイマー**T10（定数K50）により起動開始を遅延させ、さらにT11/T12（定数K10〜K30）**を用いて、各ユニットの点灯用電源（Q0/Q1/Q2）を段階的に投入する。これにより、一斉起動時の突入電流による電圧降下や、電力系統への負荷集中を回避している。
異常検知と遠隔監視

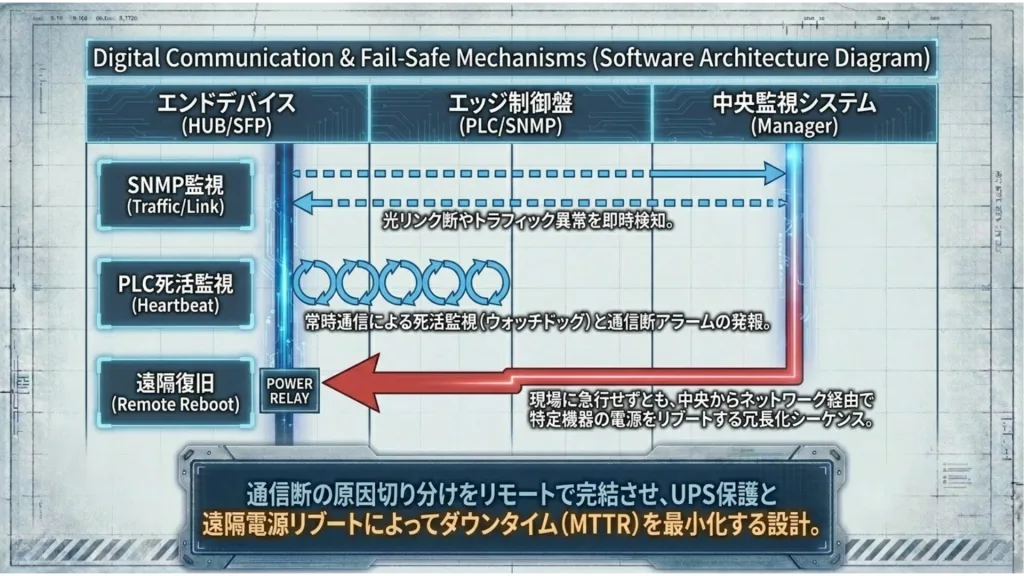

温度異常検知回路では、センサーからの信号をタイマー**T2/T3/T4（定数K30）**で監視し、一時的なチャタリングを排除した上で「温度異常アラーム（M0/M1/M2）」を発信する。異常が継続する場合、最終的に「点灯電源遮断（M8）」を実行し、熱暴走によるデバイス損傷を未然に防ぐ。
5. ノイズ対策とEMC設計：強電・弱電分離の鉄則

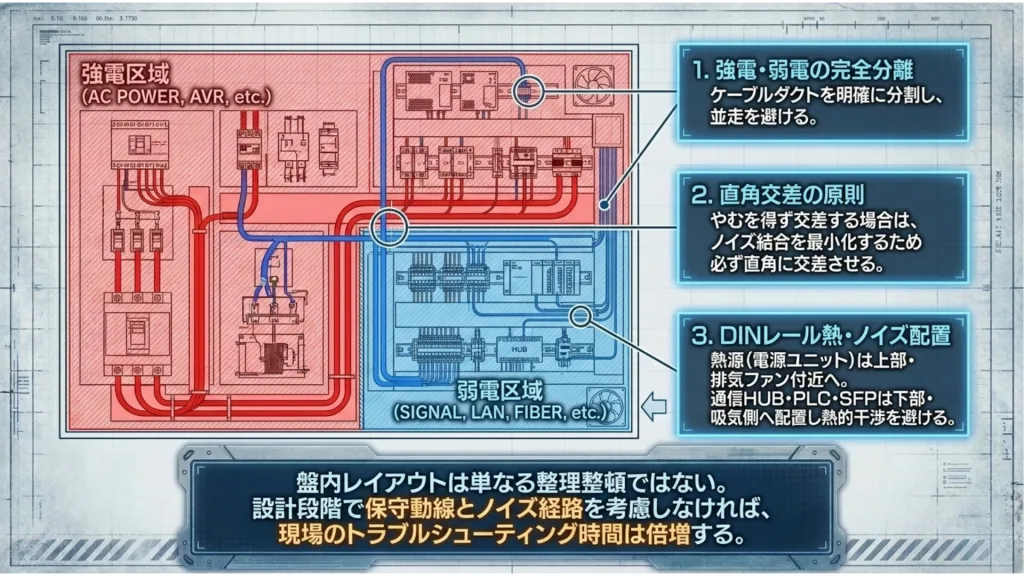

盤内の電磁環境を最適化するため、物理的なレイアウトには「強弱電分離」の鉄則が適用されている。

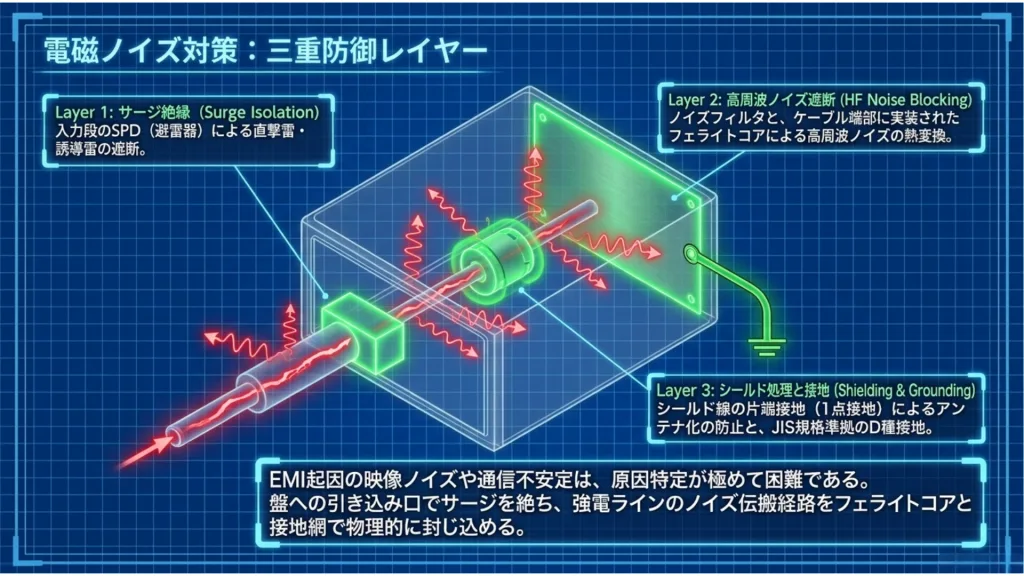

- 物理的絶縁とシールド処理: AC100V/200Vの動力線と、DC5V系の通信・制御信号線を分離したダクトに収容し、相互誘導ノイズを最小化する。また、通信線にはフェライトコアを配置し、高調波成分を減衰させる。
- 接地設計の適正化: 筐体および信号線のシールドは、不適切な多点接地によるグランドループを避けるため、D種接地（旧・第3種接地）に基づいた適切な接地ポイントを確保する。特に信号グランド（SG）とフレームグランド（FG）の分離を徹底し、電位差による通信障害を排除する。
6. 屋外筐体・板金製造：耐候性とメンテナンス性の両立
屋外設置される筐体は、JIS B 0404 等級16に準拠した寸法精度で製造され、過酷な塩害・気候条件に耐えうる物理構造を有している。

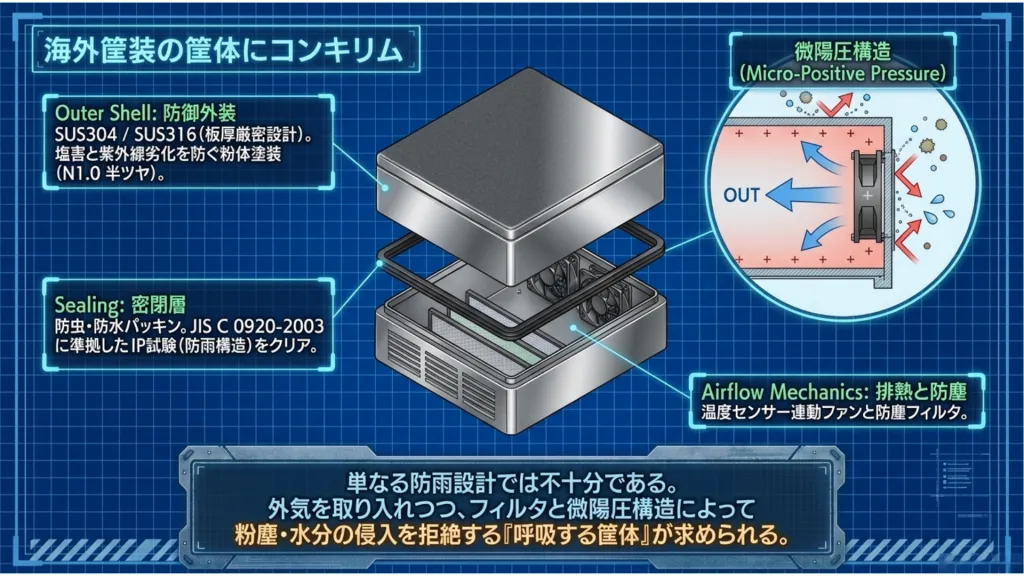

- 材料と表面処理: 材料には耐食性の高いSUS304（またはSUS316）t1.5mmを確保。表面には防錆効果の高い**メラミンアルキド樹脂焼付塗装（N1.0 半ツヤ等）**を施し、屋外での長期暴露に耐える。

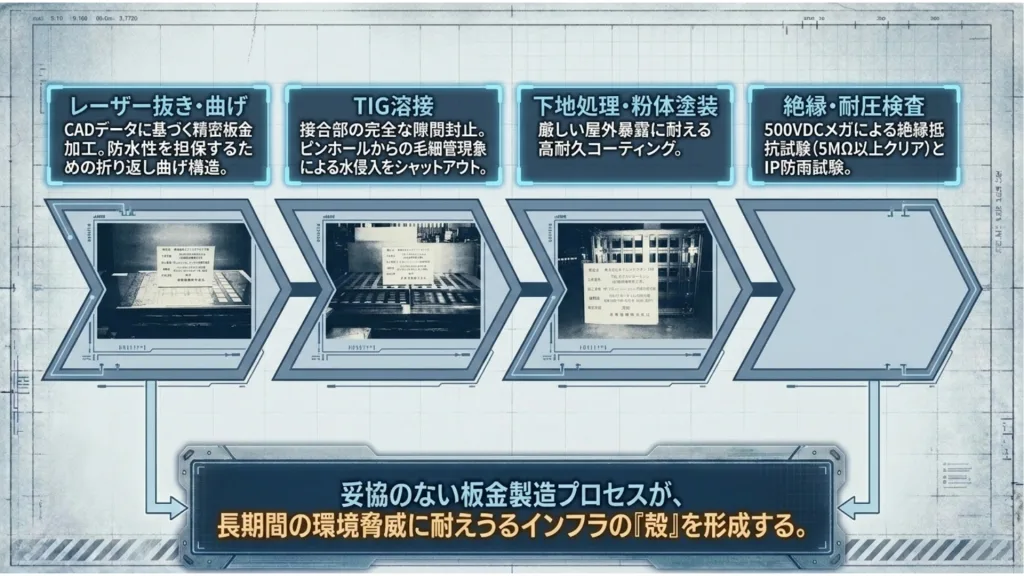

- 水密性能の追求: レーザー加工とTIG溶接によりピンホールを排除した接合を行い、JIS C 0920-2003に準拠した防水検査を実施する。さらに、ドレン処理（水抜き穴）や防虫シーリングを施すことで、盤内部の清浄度を維持する。
7. 熱設計と排熱構造：熱密度への挑戦
LED表示盤の熱密度は極めて高い。検査成績書によれば、表示媒体全体の消費電力は全点灯時で885.23 VA（TDLユニット）や500.5 VA（TDSユニット）に達する。

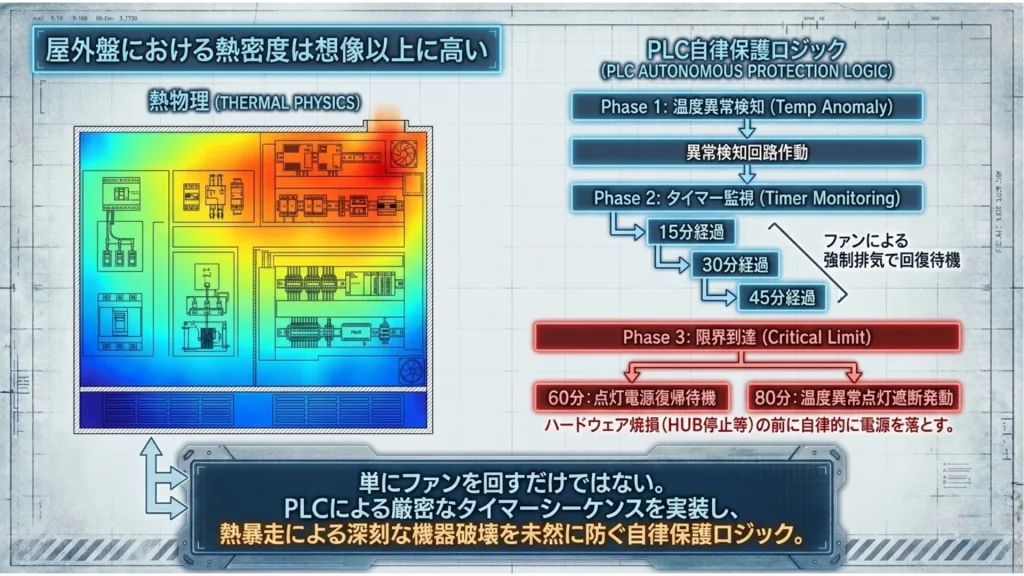

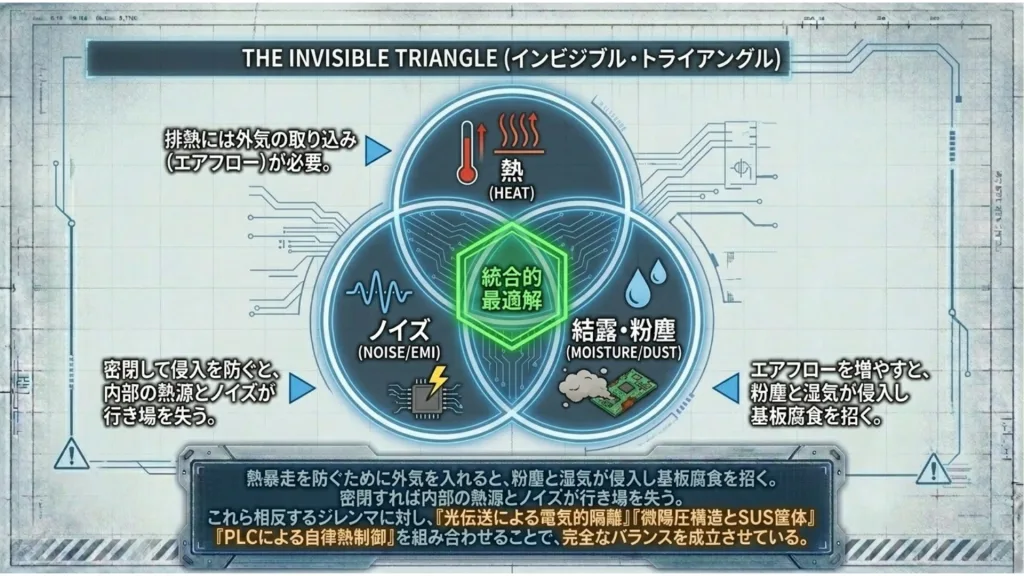

- 熱管理戦略: 温度センサー連動ファンによる強制排気システムを構築。内部を微陽圧に保つことで、外部の塵埃や塩分を含んだ湿気の浸入を抑制しながら、効率的な熱交換を実現する。
- 結露・フリーズ防止: 夜間の温度降下による結露を防止するため、スペースヒーターを設置。熱暴走によるHUBのハングアップや基板腐食を回避し、システムの平均故障間隔（MTBF）を最大化させる。
8. 現場施工の実務：机上論を越える最終品質
設置工事においては、現場特有の動荷重や物理的リスクを管理することが、最終品質を決定づける。
- 重量物揚重の安全性: 筐体質量は約160kg〜187kgに及ぶ。施工現場では、クレーンに吊り下げ式の電子天秤（クレーンスケール）を介在させて質量測定（質量測定工程）を行い、揚重計画との整合性を確認した上で安全な据え付けを実施する。
- 光コネクタの清浄度: 夜間の屋外施工という悪条件下でも、光ファイバーの曲げ半径（許容曲げ半径の厳守）とコネクタ端面の顕微鏡確認を徹底する。この「現場の微細な管理」こそが、運用開始後のパケットロスやリンクダウンをゼロにする鍵となる。
9. 長期運用と保守課題：持続可能なインフラであるために
竣工後の保守性は、ライフサイクルコスト（LCC）を左右する重要な設計要素である。
- メンテナンス・レイアウト: 盤内は保守員が作業しやすいDINレール配置とし、通電状態での死活確認を可能にするテスト端子を設けている。また、ファン等の消耗部品は、通電状態を維持したまま安全に交換できる構造を検討すべきである。
- 劣化診断の指針: 定期的なフィルタ清掃、塩害地域における塗装膜のチョーキング（白亜化）チェック、およびAVR（電源装置）の二次側電圧測定を推奨する。
10. まとめ：技術の積み重ねが「消えない灯り」を作る

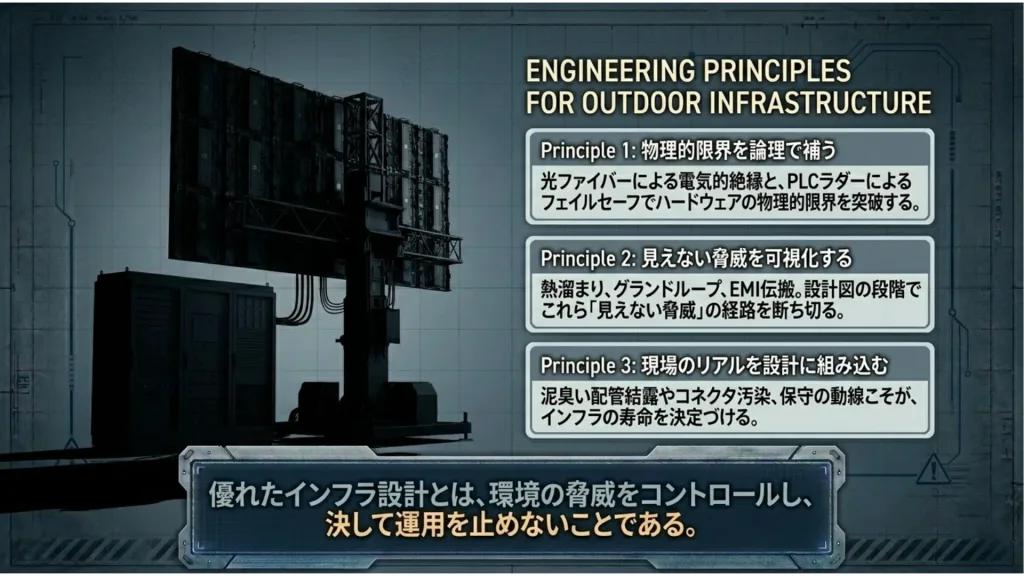

「屋外で映像を表示する」という単純な目的を達成するためには、光伝送の物理レイヤー設計、PLCによる精緻な制御ロジック、SUS材と焼付塗装による堅牢な板金設計、そしてVA値に基づく熱設計といった、多層的なエンジニアリングの集積が必要である。
高度なインフラ設備において最も重要なのは、スペックを満たすこと以上に「不測の事態を想定した設計者の良心」である。ミリ単位の板金精度、0.01V単位の電圧管理、そして現場施工の緻密さ。これらの積み重ねが、大規模施設の夜を彩る「消えない灯り」の信頼性を支えている。
