屋外大型LEDビジョンでは、電源設備、制御機器、通信系統などに異常が発生した場合、影響が広範囲に及ぶ可能性があります。

特に複数の表示ブロックで構成される大型設備では、異常が発生した部分を適切に検知し、必要な範囲を安全に停止させる設計が重要です。

本記事では、PLC（プログラマブルロジックコントローラ）を活用した異常監視と、電源系統の分割・局所遮断による障害対策について解説します。

電気工事店・施工業者の皆様が、大型LEDビジョンの機器選定や電源・制御システムの構成を検討する際の参考情報としてご活用ください。

1. 導入：大型映像設備における「全停止（ブラックアウト）」の事業リスク
2. システム構成：PLC監視ネットワークの全体像
3. 制御設計思想：異常検知の多角化と精度向上
4. 局所遮断と縮退運転の設計｜障害範囲を限定するための条件
5. 現場における障害シナリオと対策：実務ベースの知見
6. まとめ｜大型LEDビジョンの安定運用には電源・制御設計が重要
1. 関連技術記事
大型LEDビジョンの機器選定・電源・制御システムのご相談

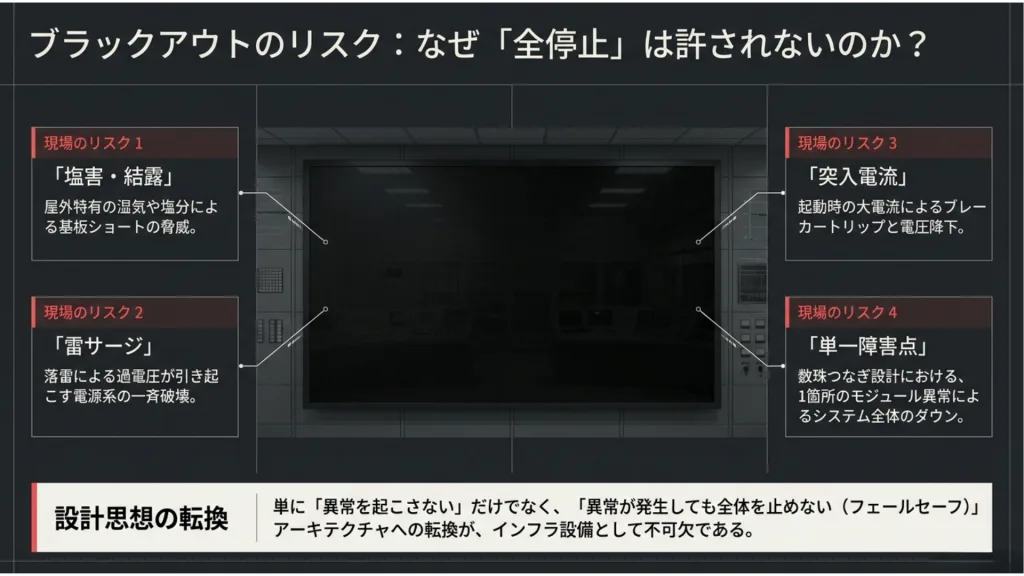

1. 導入：大型映像設備における「全停止（ブラックアウト）」の事業リスク

屋外大型LEDビジョンは、現代において単なる広告媒体の枠を超え、リアルタイムな情報発信を行う「社会インフラ」としての側面を強めています。特に競輪場のような公営競技施設において、映像設備はレース進行、オッズ情報、審議状況を伝える不可欠なコンポーネントです。

このような環境下において、システムの「全停止（ブラックアウト）」が引き起こす損失は計り知れません。経済的な広告機会の損失はもちろん、情報の途絶による利用者の混乱や施設への信頼失墜は、金銭に換算できない重大なリスクとなります。現場の運用担当者にとって、開催中に「点検中」という看板を掲げることは、運営上の致命的な「敗北」を意味します。

私たちが目指すべきは、単に「故障したら直す」という受動的なメンテナンスではありません。万が一の故障が発生しても、システム全体を落とさず、最小限の表示機能を維持し続ける「止まらない設計」へのパラダイムシフトです。本稿では、PLC（プログラマブルロジックコントローラ）による高度な監視と、トラブル対応の現場から逆算したフェールセーフ運用の技術的真髄を解説します。

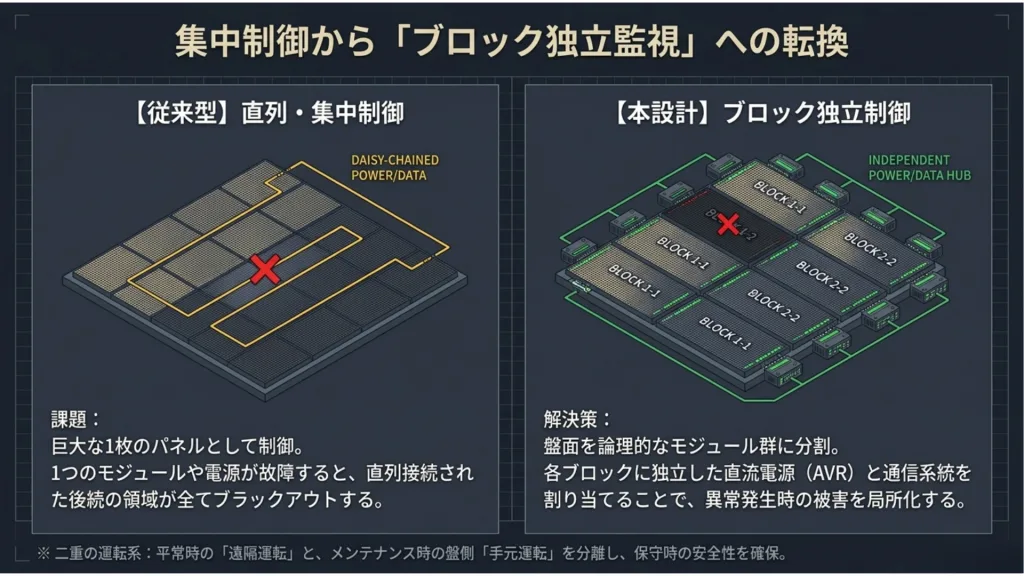

2. システム構成：PLC監視ネットワークの全体像

システムの安定稼働を支える「脳」の役割を果たすのが、制御盤内に組み込まれたPLCです。本システムでは、信頼性を担保するために「系統A・系統B」の二重化監視構造を採用し、各ステータスを網羅的に集約します。

※以下は、屋外大型LEDビジョンにおけるPLC監視システムの構成例です。実際の監視項目、保護機器、制御方法は、採用機器や設備条件に応じて個別に設計する必要があります。

本システムにおける主な構成要素と連携フローは以下の通りです。

PLC（集中管理ユニット）： 内部・外部の全ステータスを集約し、論理判断を下す司令塔。
映像プロセッサ： 映像信号の送出状態を監視し、PLCへ稼働状況をフィードバック。
AVR（自動電圧調整器）： 三菱電機製等のスライド形AVRを採用。出力電圧の安定化に加え、PLCは「リモート／ローカル」の切替状態や「出力準備完了（Output Ready）」信号を常時監視します。
電源ブロックと電磁接触器（MC）： LEDパネル群を複数の系統に分割。各ブロックにはPLCから個別に制御可能なマグネットコンタクタ（MC）を配置し、物理的な切り離しを可能にします。
環境監視センサ： 内部ラック温度および冷却ファンの稼働状態（ファン異常）を監視。
通信ネットワーク： 絶縁抵抗の予兆や電流値をリアルタイムでPLCへ伝送。

この構成により、単なる点検を超えた「詳細なデータに基づいた論理的な切り分け」が可能となり、迅速なトラブルシューティングの基盤が構築されます。

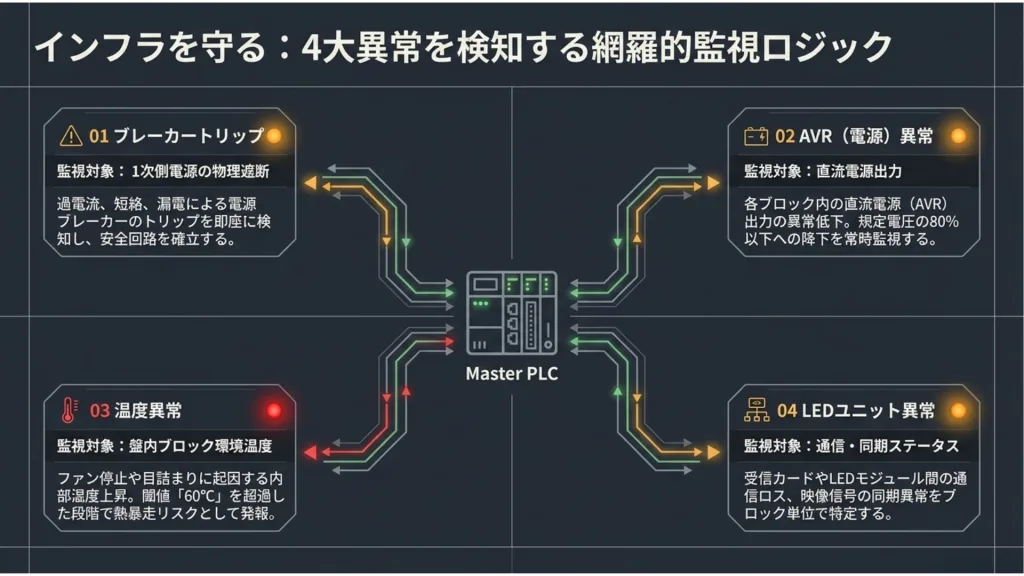

3. 制御設計思想：異常検知の多角化と精度向上

監視システムにおいて最も重要なのは、「何をもって異常と見なすか」という設計思想の核心です。本設計では、以下の多角的な視点から「So What?（それがどう影響するか）」を定義しています。

3.1 AVR出力異常と「受信カード」への影響

LEDビジョンの駆動において、電圧の安定性は受信用カードの通信精度に直結します。電圧降下が発生すると、映像に「ジッタ（揺らぎ）」やチラツキが生じ、完全なブラックアウトよりも視覚的に深刻な「故障感」を周囲に与えます。PLCはAVRの出力ステータスを監視し、電圧が不安定な状態での給電を阻止することで、下流の精密機器を保護します。

3.2 漏電・短絡監視と「保護協調（Selective Coordination）」

屋外大型LEDビジョンでは、漏電・短絡などの異常が発生した際に、故障範囲を適切に切り離すための保護協調が重要です。

短絡・過電流に対する保護は、各回路の遮断器や保護装置が担います。一方、PLCは監視信号を受けて異常箇所を特定し、必要に応じて電磁接触器（MC）による運転停止を指令する役割を担います。

局所的な故障による上位遮断器の動作を抑えるには、遮断器の保護特性、短絡電流、回路構成などを踏まえた保護協調の検討が必要です。

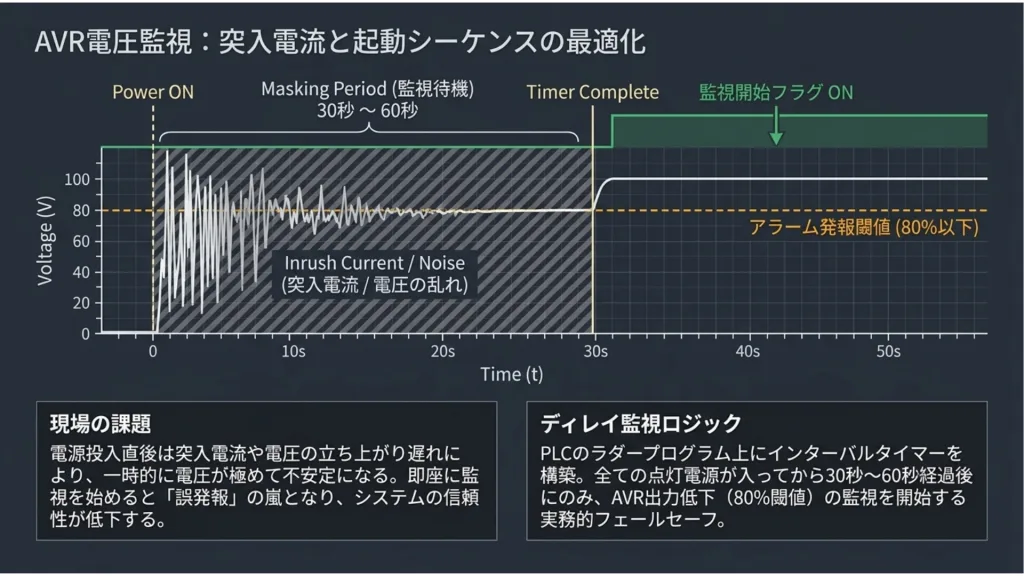

3.3 突入電流対策：順次投入（Sequential Start）ロジック

大型LEDは起動時に極めて大きな突入電流が発生します。これを一斉に投入すると、施設側の受変電設備（トランス）をトリップさせる恐れがあります。

実装ロジック： PLCにより、各電源ブロックを数百ミリ秒単位でずらして起動させる「順次投入」を実行します。また、起動直後の不安定な電流値を異常と誤認しないよう、タイマーによる「ディレイ監視」を組み込み、誤報を排除します。

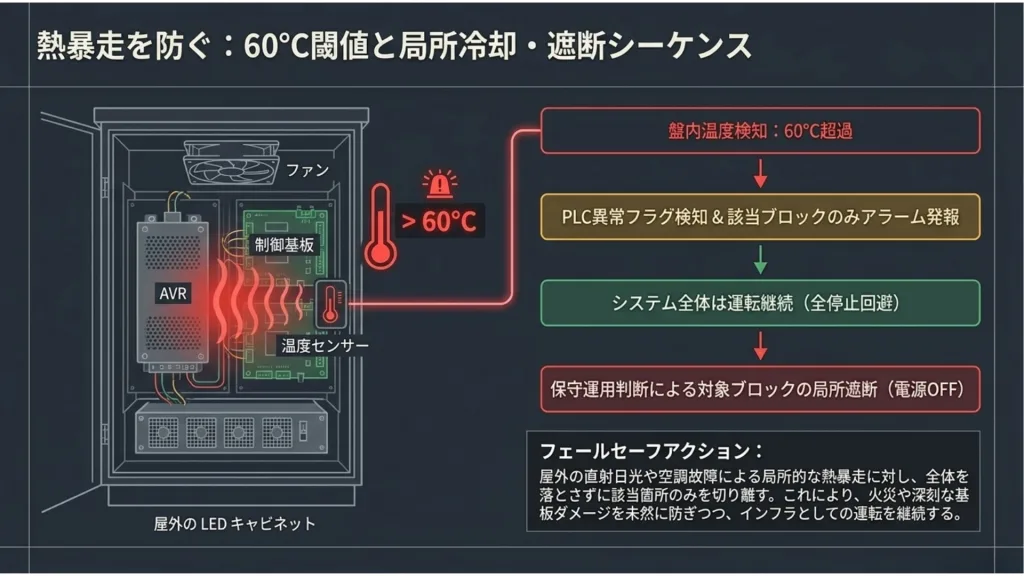

3.4 環境異常監視

温度上昇やファン故障は、放置すればパネルの焼損や寿命短縮を招きます。PLCはHMI（タッチパネル）に「ファン異常」を表示し、熱暴走が起きる前に保守員へ通知を送ります。

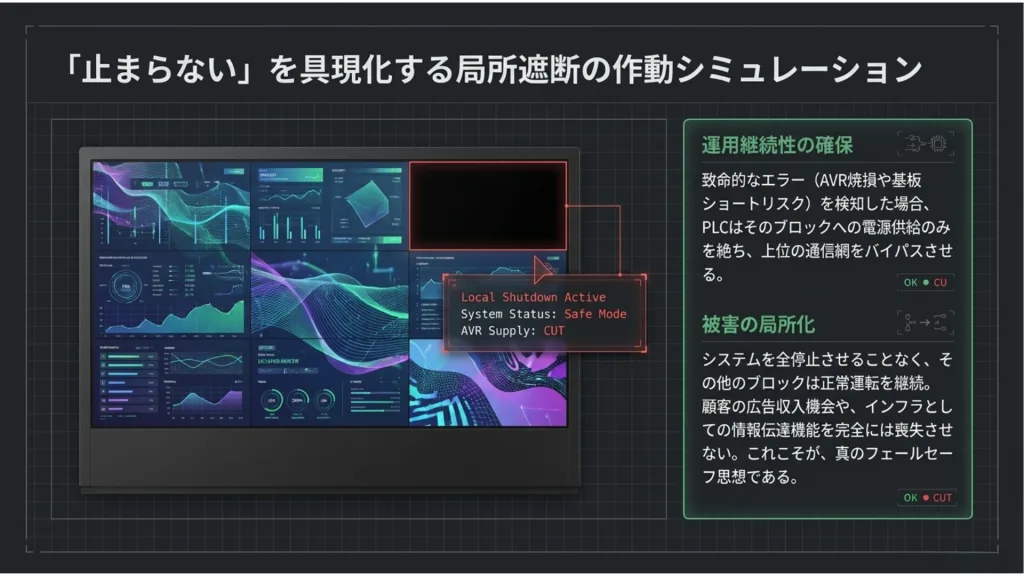

4. 局所遮断と縮退運転の設計｜障害範囲を限定するための条件

本システムの核となるのが、異常箇所を物理的に切り離す「局所遮断」による「縮退運転（Degenerate Operation）」です。

通常、一つの系統で重篤な故障が発生すればシステム全体が停止しますが、本設計ではPLCが「マグネットコンタクタ（MC）」を個別に制御し、異常系統のみをアイソレート（単離）します。

異常発生時の「縮退運転」プロセス：

検知： 特定の電源ブロック（例：系統A-3）で過電流または漏電を検知。
判断： PLCが「保護協調」に基づき、メイン系統への波及を防ぐため当該ブロックの隔離を決定。
隔離： PLCが該当ブロックのMCを強制開放。物理的に回路を遮断。

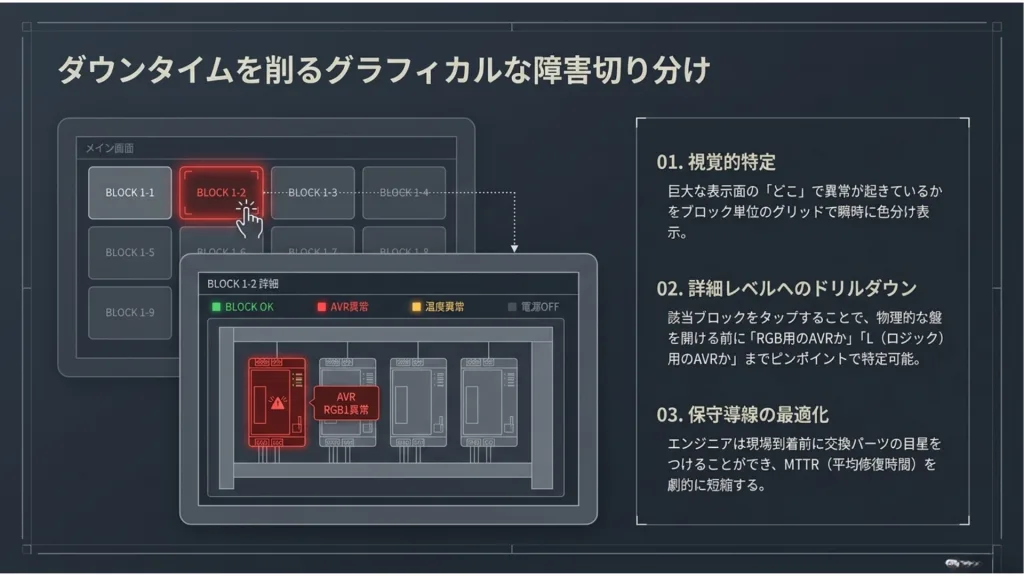

通知： HMIへのグラフィカルなエラー表示とともに、管理者に異常ログをメール送信。
継続： 故障した一部のパネルのみを消灯させ、残りの正常なブロックで映像表示を継続。

このプロセスにより、画面の一部が欠けることはあっても、公営競技における「オッズ情報が見えない」という致命的な情報断絶を回避できます。

※局所遮断によって正常ブロックの運用を継続できるかどうかは、電源系統、映像信号、通信経路、制御機器の独立性に左右されます。また、安全上必要な場合には、表示継続より設備停止を優先する設計が必要です。

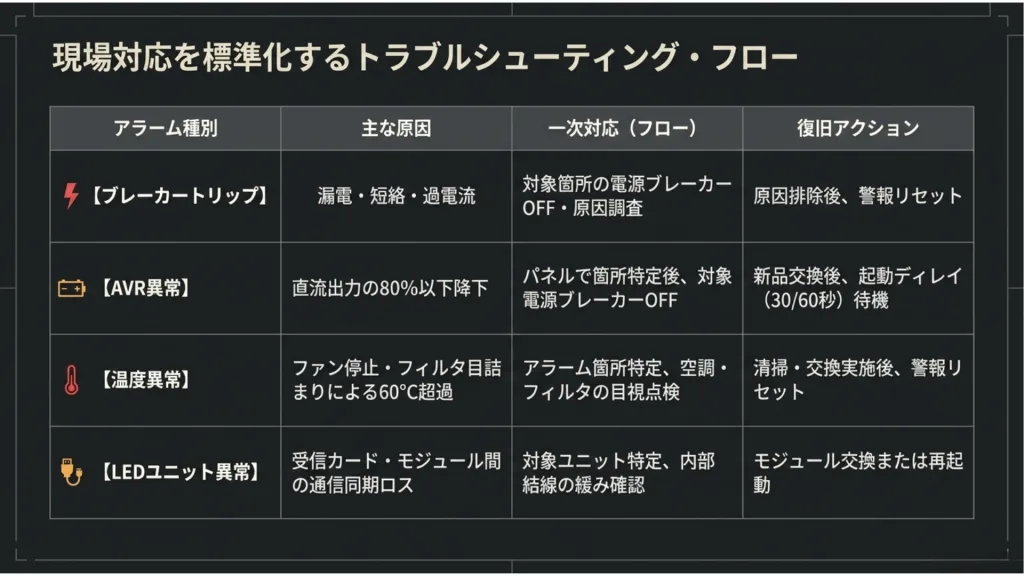

5. 現場における障害シナリオと対策：実務ベースの知見

実務において、特に沿岸部などの過酷な環境では、突発的な事象への対応力が問われます。

現場エンジニアの判断基準： 「落雷サージや絶縁低下が発生した際は、故障範囲だけでなく、感電・火災などの危険性を評価する必要があります。まずPLCのステータスから『系統A/B』のどちらに異常があるかを特定せよ。SPD（サージ防護デバイス）が作動しているブロックをMCで切り離し、正常な系統で『縮退運転』を維持しつつ、安全に現地調査へ向かう。復旧時は、自動復帰に頼らず、必ず絶縁抵抗を確認した上で手動リセットを行うこと。」

このように、現場での「予兆検知」と「手動・自動の使い分け」こそが、二次災害を防ぐプロの設計です。軽微な電圧変動は自動復帰させ、短絡や漏電は「ロックアウト」によって技術者が確認するまで再投入を禁止する。この厳格なロジックが設備の寿命を延ばします。

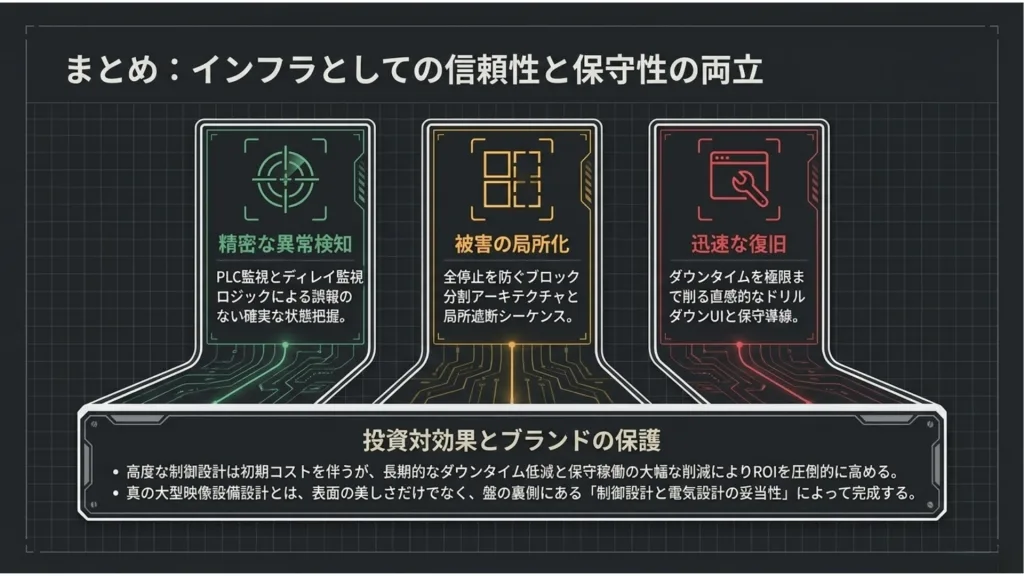

6. まとめ｜大型LEDビジョンの安定運用には電源・制御設計が重要

屋外大型LEDビジョンの安定運用には、LEDパネルや映像制御機器の性能だけでなく、電源系統の構成、異常監視、保護協調、障害発生時の停止範囲を考慮した設計が重要です。

PLCによる異常監視と局所遮断を組み合わせることで、異常箇所の把握や障害範囲の限定に役立つ場合があります。ただし、正常なブロックの運転を継続できるかどうかは、電源・通信・映像信号の系統構成や保護装置の仕様によって異なります。

安全上必要な場合には、部分的な運転継続よりも設備の停止を優先しなければなりません。

電気工事店・施工業者の皆様は、機器選定の段階から電源容量、回路分割、監視項目、遮断方法、保守体制を整理しておくことをおすすめします。
